슬립 링의 분류 및 응용

슬립 링은 중앙 도체에 연결된 링이며, 차폐 링으로서 케이블의 외부 층에 연결된 링입니다. 동축 차폐 슬립 링은 일반적으로 12 MHz 이상의 신호를 전송하는 데 사용됩니다. 이 슬립 링의 단면은 그루브 모양이며, 이는 본질적으로 직사각형 동축 도체이다. 용량 성 중간 주파수 슬립 링도 있습니다. 중앙 도체는 절연 패드로 차폐 층에지지 된 링 모양입니다. 중간 주파수 슬립 링은 레이더 중간 주파수 (수십 메가 헤르츠) 신호와 에너지를 전송하는 데 사용되는 슬립 링 어셈블리입니다. 이러한 종류의 슬립 링은 더 높은 주파수를 가지며 일반 슬립 링은 12 MHz 미만의 전송에 사용할 수 있습니다.

저주파 슬립 링은 슬라이딩 접점을 사용하여 저주파 신호와 에너지를 전송하는 슬립 링 구성 요소입니다. 슬립 링에는 일반적으로 원통형 슬립 링과 차동 슬립 링의 두 가지 종류가 있습니다. 원통형 슬립 링의 전도성 링은 플랫 링과 V 링으로 구분됩니다. 전도성 링의 재료는 일반적으로 구리, 황동, 동전 실버 및 금으로 만들어지며 브러시에는 팔라듐, 금 합금 또는 금 도금 와이어 브러시와 구리 흑연 합성 브러시가 포함됩니다.

슬립 링 부품의 전기 성능 표시기는 절연 저항, 접촉 저항, 유전 강도 및 크로스토크입니다. 중간 주파수 슬립 링의 경우 고주파, 차폐, 임피던스 매칭, 노이즈 전압 등으로 인해 고려되어야합니다. 구조 설계면에서 먼저 모든 라인의 안정적인 접촉 및 연속 연결을 보장해야합니다. 따라서 브러시에 사용되는 재료는 우수한 전기 전도성을 가져야하며, 슬립 링의 압력이 적절해야하며, 슬립 링의 편심과 흔들림이 작으며, 그리고 마모성 좋은, 쉬운 정비를 위한 낮은 마찰 토크

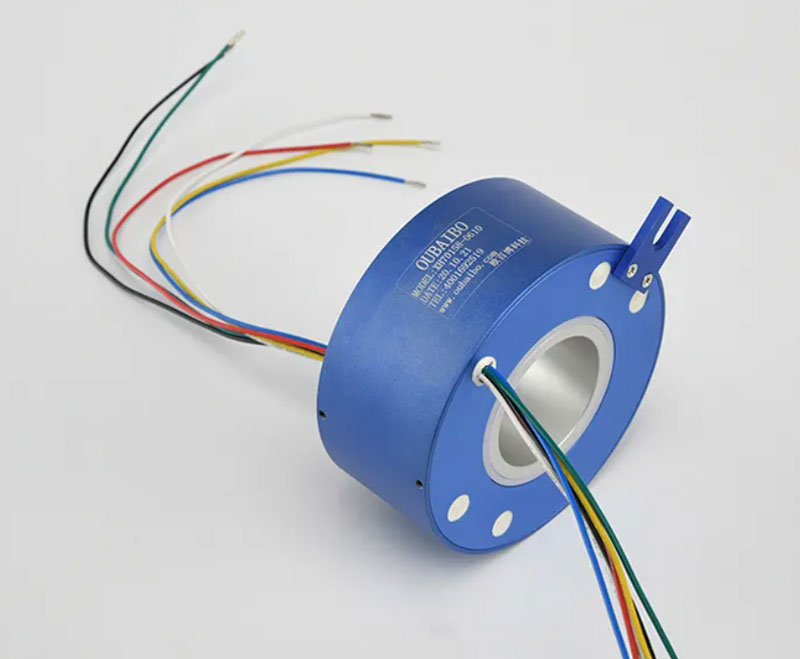

원통형 슬립 링 구조 유형: 설치 필요에 따라 샤프트 유형과 구멍 유형으로 나눌 수 있습니다.

슬립 링을 선택할 때 중요한 기술 매개 변수를 제공해야하는 것: 1. 회전 중 작동 속도. 2 개의 회로 채널, 신호 채널 (회로, 링 및 채널 번호는 모두 동의어입니다. 루프 또는 접지가있는 경우 별도의 회로입니다. 일부 슬립 링은 다른 회로에서 사용할 수 있으므로 한 번만 계산됩니다.) 3. 전원 회로와 신호 회로의 최대 전압 및 전류. 5. 작동 온도. 6. 보호 수준 (둘 다 밀봉 요구 사항)

전도성 슬립 링에는 신호 간섭 방지 조치가 있습니까?

답변: 정밀 전도성 슬립 링은 작은 공간과 조밀 한 배선을 가진 구성 요소입니다. 모든 종류의 신호는 슬립 링에 집중되어 있습니다. 신호 사이의 상호 인덕턴스와 상호 커패시턴스 효과 때문에 슬라이딩 브러시와 링 트랙이 접촉합니다. 모든 곳에서 보호 할 수 없으며 용량 결합이 특히 심각합니다. 현재 기술은 슬립 링의 구조 설계와 슬립 링의 내부 배선 설계를 고려하여 전력과 신호 사이의 간섭을 완전히 피할 수 있습니다. 그리고 신호와 신호 사이의 간섭은 슬립 링의 외부에서 내부로 전자기 간섭을 방지 할 수 있습니다.

슬립 링이 전송할 수있는 신호:

이제 슬립 링은 모든 인기있는 매체 및 저주파 신호, 버스 제어 신호 등을 전송할 수 있습니다.

같은: 인터 버스, 캔 버스, 프로피버스, RS422, RS485, PLC 제어, 아날로그 비디오, 디지털 오디오, 기가비트 이더넷, 온도, 무게 센서 신호 등

현재 많은 슬립 링은 정찰 항공기 장비, 방공 레이더, 포병 시스템, 조기 경보 안테나, 미사일 테스트 시스템과 같은 국방 및 군사 분야에서 사용됩니다.
