보안 카메라의 분류

보안 카메라에 대한 분류 표준이 너무 많습니다. 표준이 너무 사소하고 분류가 너무 좋으면 많은 카메라가 동시에 다른 분류로 나타나므로 전체 보안 카메라 시스템을 전체적으로 파악하는 데 도움이되지 않습니다. 내 자신의 경험에 따르면, Hikvision, Dahua, Uniview, Axis 등과 같은 업계 리더의 분류 표준과 결합 된 분류는 다음과 같습니다.

01 비디오 출력 신호

보안 카메라의 경우 빛이 렌즈를 통과하여 카메라 내부의 이미지 센서 센서에서 빛납니다. 이 때, 그것은 여전히 아날로그 신호이며, A/D를 통해 디지털 신호로 변환되고 ISP 또는 DSP에 의해 처리 된 다음 비디오 신호를 출력합니다.

출력 전에, D/A 변환이 다시 수행되면, 즉 디지털 신호는 출력을 위해 아날로그 신호로 변환된다. 이런 종류의 카메라는 일반적으로 아날로그 카메라라고합니다. 일반적인 것은 cvbs 아날로그 표준 정의 카메라 (기본적으로 제거 됨), XVI/TVI/CVI/ AHD 및 기타 고화질 아날로그 카메라입니다.

직접 출력이 디지털 신호이면 디지털 카메라라고합니다. 예를 들어, SDI 카메라는 비디오 컨퍼런스에서 자주 사용되는 디지털 카메라입니다. 전송 속도에 따라 SDI는 SD-SDI, HD-SDI 및 3G-SDI 로 나눌 수 있습니다. 일반적으로 보안에 사용되는 SDI 카메라는 HD-SDI 또는 3G-SDI 입니다.

세 번째 경우, 전송되는 데이터의 양을 줄이기 위해 디지털 신호는 특정 방법 표준 (예: H.264, H.265, H.266) 에 따라 인코딩 및 압축됩니다. 그리고 출력. 이 카메라는 네트워크 카메라입니다.

Mility 信号: 비디오 신호;

02 외관

카메라의 껍질에 따르면 볼트, 배럴, 반구, 볼, PTZ 등으로 나눌 수 있습니다.

박스 카메라라고도하는 소위 볼트는 상자처럼 보이며 추가 충전 조명없이 C/CS 인터페이스 렌즈를 장착 할 수 있습니다. 카메라의 다양한 인터페이스는 일반적으로 후면에 있습니다. 실외 환경에 설치된 경우이 카메라에는 추가 보호 덮개가 필요합니다.

튜브 카메라, 일반적으로 적외선 샷건 카메라, 렌즈, 적외선 또는 백색광 채우기 빛을 말하며, 카메라 자체가 함께 결합되어 외관은 IP66, IP67 의 보호 수준에 도달 할 수 있습니다, 카메라의 다양한 인터페이스는 실외 환경에서 일반적으로 사용되는 후면의 테일 라인으로 해결됩니다. 벽 장착 또는 호이스팅에 적합하며 일부 드럼 기계에는 장착 브래킷이 있습니다.

천장과 같은 일부 설치 환경에서는 총 형 및 배럴 형 카메라 설치에 적합하지 않습니다. 천장 또는 천장에 임베디드 설치를 용이하게하기 위해 돔 카메라를 사용해야합니다. 카메라의 내부 구조, 돔 카메라 및 배럴 카메라의 기능은 정확히 동일합니다.

카메라, 카메라를 위아래로 회전하도록 제어하는 팬/틸트, 추가 채우기 조명 등을 결합하여 구형 쉘에 넣습니다. 이런 종류의 카메라는 일반적으로 구형 카메라라고합니다. 일반 카메라의 기능 외에도 돔 카메라는 PTZ, 즉 수평 회전 (팬), 수직 회전 (틸트), 렌즈 줌, 초점 (줌) 을 지원합니다. 그리고 360 도 전방향, 장거리 사각 모니터링을 달성하는 다른 기능. 돔 카메라에는 벽 장착, 천장 장착 또는 임베디드 장착을 지원할 수있는 다양한 장착 브래킷이 장착되어 있습니다.

PTZ 기능이있는 카메라에 추가 구형 보호 덮개가없는 경우 카메라는 PT 팬/틸트에 직접 배치되며 이러한 카메라를 팬 틸트 카메라라고합니다. 다른 모양을 제외하고, 다른 것은 돔 카메라와 정확히 동일합니다. 이 카메라 외관의 장점은 자동차 지붕 및 다양한 작업 콘솔과 같은 수평 플랫폼에 배치하는 것이 편리하다는 것입니다.

외연: 외관; ubairecle: Box Camera; 机: cyliner machine; 반구: 돔 카메라; 구기: 스피드 돔 카메라; 운대: 카메라 팬

03 픽셀/해상도

네트워크, 아날로그 또는 디지털 카메라이든, h가있는 표준 화질 카메라를 포함하여 지원하는 픽셀 및 해상도에 따라 분류 할 수 있습니다.1,200 만 4K 해상도의 메가 픽셀 및 고화질 카메라. 일반 표준 정의 카메라, 아날로그 인 경우, 우리는 직접 픽셀 이름이 아닌 cvbs 또는 960H 카메라를 호출합니다. 네트워크 인 경우 직접 표준 정의 또는 SD 카메라라고 부릅니다. 720 해상도 및 메가 픽셀 이상의 해상도는 픽셀/해상도로 직접 명명됩니다. 예를 들어, 100 만, 200 만, 300 만, 500 만, 800 만, 1,200 만, 해상도 이름을 따서 명명하면 720P, 1080P, 4K, 또는 HD, FHD, UHD.

Dission/: 해상도/픽셀; 百万 下: 메가 픽셀 이하; 만: 백만

04 채우기 빛

카메라는 낮 동안의 컬러 이미지입니다. 주변 조명이 야간에 매우 약하거나 완전히 어두운 환경에서는 이미지를 채우기 위해 빛을 사용해야합니다. 물론, 별 수준 카메라와 같은 일부 카메라는 약한 빛이있는 한 여전히 다채로운 비디오 이미지를 제공 할 수 있습니다. 추가 충전 빛이 필요한지 여부에 따라 카메라는 적외선 카메라 (850 nm 적외선 및 940 nm 적외선으로 더 나눌 수 있음) 로 나눌 수 있습니다. 백색광은 빛/따뜻한 빛 카메라와 별빛 풀 컬러 카메라를 채 웁니다.

光: 채우기 빛; 红外: 적외선; 光: 레이저; 白光/光/光: 백색광/따뜻한 빛/이중 빛; 不 光, 星光全: 빛을 채울 필요 없음, 풀 컬러 별빛

05 특수 목적

정유 공장, 파이프 라인 가스 전송, 석유 및 가스 탐사, 광업 및 바다와 같이 폭발하기 쉬운 일부 경우 및 환경에서, 선박 및 소금, 산 및 알칼리와 같은 다른 부식성 환경, 특수 기능을 사용해야합니다 외부 소재로 만든 카메라는 방폭 및 부식 방지에 사용됩니다.

06 사용 분야

칩 기술, 소프트웨어 기술, 네트워크 기술 등의 발전으로 보안 카메라는 점차 전문 분야에서 일반 민간 시장으로 이동했습니다. 점점 더 많은 가정용 WiFi 카메라가 수천 가구에 진입했습니다. 다양한 사용 분야에 따라 보안 카메라는 전문 분야와 일반 가정으로 나눌 수 있습니다. 일반 가정용 카메라는 주로 WiFi 배포 네트워크, TF 카드 또는 클라우드 스토리지, 간단한 AI 기능 (휴머노이드 감지, 음성 경보 등), 모바일 APP 관리 등을 지원합니다.

07 특별 장면

다양한 시나리오와 모니터링 목적을 위해 다양한 기능을 갖춘 카메라를 선택해야합니다. 예를 들어, 주차장의 경우, 번호판 인식 카메라가 필요하다. 지능형 교통 측면에서는 불법 포획, 번호판 인식, 교통 흐름 통계 등의 기능을 갖춘 지능형 교통 카메라를 사용해야합니다. 기계 인식을 지원하는 산업용 카메라, 숫자 및 얼굴 통계를 지원하는 카메라, 화상 회의 카메라, 열 화상 카메라, 넓은 동적/강한 빛 억제를 지원하는 카메라, 및 미니/핀 특별 행사 (예: 은행 ATM 기계). 홀 카메라, 모바일 법 집행 용 웨어러블 카메라.

08 비디오 출력 인터페이스

카메라는 비디오 신호 출력 인터페이스에 따라 이러한 유형으로 분류 할 수 있습니다.

BNC 인터페이스

주로 cvbs/960H, AHD/CVI/TVI/XVI 등과 같은 아날로그 카메라 SDI 카메라는 일반적으로 디지털 신호를 출력하기 위해 BNC 커넥터를 사용합니다.

RJ45 네트워크 포트

보통 웹캠.

HDMI

SDI 카메라와 같은 디지털 카메라는 HDMI를 통해 직접 비디오 신호를 출력 할 수 있습니다. 인코딩하기 전에 네트워크 카메라는 HDMI를 통해 디지털 비디오 신호를 직접 출력 할 수도 있습니다.

직렬 포트

비디오 신호는 RS-485, 232 및 TTL 인터페이스와 같은 직렬 포트를 통해 출력됩니다. 일반적으로이 카메라는 산업 제어, 전력, 수자원 관리 환경 모니터링 장비, 법 집행 및 법의학 장비 등과 같은 다른 하드웨어 장치와의 도킹에 주로 사용됩니다.

USB

USB 인터페이스가있는 카메라는 실제로 직렬 카메라의 일종으로 별도의 범주로 나뉩니다. USB 인터페이스를 통해 컴퓨터에 연결되고 컴퓨터 소프트웨어에서 비디오 이미지를 수집 할 수있는 카메라를 참조하기위한 것입니다. 일반적으로 컴퓨팅의 화상 채팅 및 화상 회의 기능에 사용할 수 있습니다.R 소프트웨어.

섬유 포트

광섬유 인터페이스를 갖춘 네트워크 카메라는 광섬유를 통해 비디오 신호를 전송하므로 광섬유 트랜시버를 구성하기위한 추가 단계가 필요하지 않습니다.

항공 커넥터

이 유형의 카메라는 주로 차량에 사용됩니다. 비디오 및 전원과 같은 다양한 케이블이 모여 독립적 인 인터페이스를 형성하여 플러그 앤 플러그를 뽑기 쉽고 안정적이고 신뢰할 수 있습니다.

09 샷

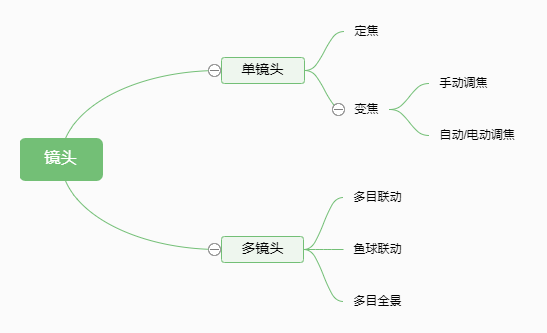

사용되는 렌즈의 유형에 따라 렌즈 수는 다음과 같이 보안 카메라를 분류 할 수 있습니다.

격두: 카메라 렌즈; 단조두: 단일 렌즈; 정위: 수정 렌즈;: 줌 렌즈; 手动: 수동 초점; 自动/electribution: 자동/전기 초점; 다발두두: 멀티 렌즈; 다중눈 연결: 다눈 연결; 귀구 공전: 어구 연결 고개: 다경 파노라마

물론 렌즈의 조리개에 따라 고정 조리개 렌즈, 수동 조리개 렌즈 및 자동 조리개 렌즈로 나눌 수도 있습니다. 자동 홍채는 DC 드라이브 홍채 렌즈, 비디오 드라이브 홍채 렌즈, P-홍채 렌즈, i-CS 렌즈 등으로 나눌 수 있습니다.

10 신호 전송

사용 된 전송 방법 및 전송 매체에 따라 보안 카메라는 동축 비디오 라인 전송, 트위스트 페어 전송, 전력선 전송, 광섬유 전송, WiFi 전송, 4G 전송, 등.

동축 네트워크 송신기와 같은 일부 변환 전송 장비의 도움으로 동축 비디오 케이블을 사용하여 네트워크 카메라 신호를 전송할 수 있습니다. 마찬가지로, 꼬인 쌍 송신기의 도움으로, 한 쌍의 2 개의 산 가닥 케이블을 사용하여 아날로그 카메라 신호를 전송할 수도 있습니다. 대응하는 전력선 송신기의 도움으로, 네트워크 카메라 신호 또는 아날로그 카메라 신호가 전력선을 통해 전송될 수 있다.

11힘

카메라는 일반적으로 사용되는 AC24, DC12, DC5V 등 다른 전원 공급 장치를 사용합니다. 사용되는 다른 전원에 따르면, 태양 에너지 또는 배터리, 18650 배터리 등이 또한 카메라에 전력을 공급하도록 구성될 수 있다.
