보안 감시 카메라의 분류

보안 감시 카메라의 분류

Hikvision, Dahua, Uniview 및 Axis와 같은 업계 리더의 분류 표준과 결합 된 우리의 경험을 바탕으로 다음과 같이 요약됩니다.

1. 영상 출력 신호

보안 카메라의 경우 비디오 출력 신호는 빛이 렌즈를 통과하여 카메라 내부의 이미지 센서에 닿을 때입니다. 이 때, 그것은 여전히 아날로그 신호이다. A/D를 통해 디지털 신호로 변환되고 ISP 또는 DSP에 의해 처리 된 다음 비디오 신호로 출력됩니다.

출력 전에 다시 D/A 변환을 거치면, 즉 디지털 신호가 아날로그 신호 출력으로 변환되면이 카메라를 일반적으로 아날로그 카메라라고합니다. 일반적인 것에는 cvbs 아날로그 표준 정의 카메라 (기본적으로 제거 됨), XVI/TVI/CVI/AHD 및 기타 고화질 아날로그 카메라가 포함됩니다.

직접 출력이 디지털 신호이면 디지털 카메라라고합니다. 예를 들어, SDI 카메라는 화상 회의에 자주 사용되는 디지털 카메라입니다. 전송 속도에 따라 SDI는 SD-SDI, HD-SDI 및 3G-SDI 로 나눌 수 있습니다. 보안을 위해 일반적으로 사용되는 SDI 카메라는 HD-SDI 또는 3G-SDI 입니다.

세 번째 경우, 전송 된 데이터의 양을 줄이기 위해 디지털 신호는 특정 방법 표준 (예: H.264, H.265, H.266) 에 따라 인코딩 및 압축됩니다. 그리고 출력. 이 유형의 카메라를 네트워크 카메라라고합니다.

2. 외관

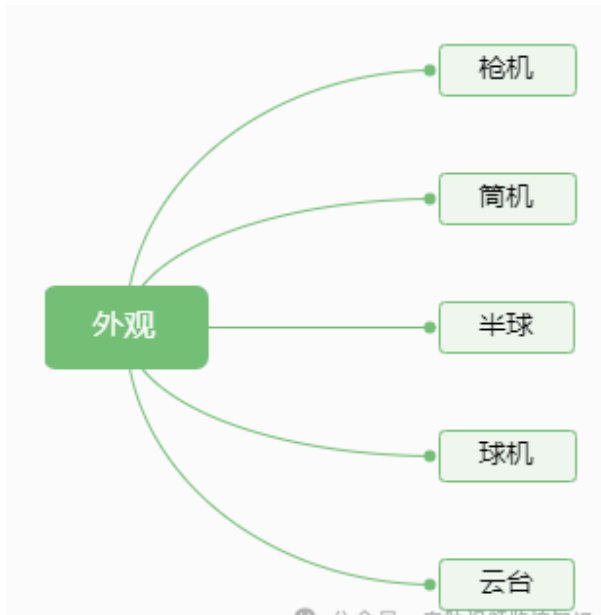

카메라의 껍질에 따라 총 카메라, 배럴 카메라, 반구형 카메라, 볼 카메라, 팬/틸트 카메라 등으로 나눌 수 있습니다.

박스 카메라라고도하는 소위 총 카메라는 상자처럼 보이며 C/CS 인터페이스 렌즈를 장착 할 수 있으며 추가 충전 조명이 없으며, 카메라의 다양한 인터페이스는 일반적으로 후면에 있습니다. 실외 환경에 설치된 경우이 카메라에는 보호 덮개가 장착되어야합니다.

배럴 카메라는 일반적으로 적외선 총형 카메라, 렌즈, 적외선 또는 백색광 충전 빛과 카메라 자체를 말합니다. 외관은 IP66 및 IP67 의 보호 수준에 도달 할 수 있습니다. 카메라의 다양한 인터페이스는 끝 부분의 테일 와이어를 통해 연결되며 야외 환경에서 자주 사용됩니다. 벽 장착 또는 교수형 장착에 적합합니다. 일부 배럴 카메라에는 장착 브래킷이 함께 제공됩니다.

천장과 같은 일부 설치 환경은 총 형 및 배럴 형 카메라의 설치에 적합하지 않습니다. 이 경우 천장에 천장이나 임베디드 설치를 용이하게하기 위해 돔 카메라가 필요합니다. 돔 카메라의 내부 구조와 기능은 배럴 카메라의 기능과 정확히 동일합니다.

카메라, 카메라의 위아래 회전을 제어하는 팬/틸트, 추가 충전 등이 결합되어 구형 쉘에 채워집니다. 이 유형의 카메라는 일반적으로 돔 카메라라고합니다. 일반적인 카메라의 기능 외에도 돔 카메라는 PTZ를 지원합니다. 수평 회전 (팬), 수직 회전 (틸트), 렌즈 줌, 초점 (줌) 및 기타 기능으로 360 도 만능, 장거리 및 데드 앵글 모니터링. 돔 카메라에는 벽 장착, 천장 장착 또는 임베디드 장착을 지원하기 위해 다른 장착 브래킷이 장착 될 수 있습니다.

PTZ 기능이있는 카메라에 추가 볼 보호 커버가없는 경우 카메라는 PT 플랫폼에 직접 배치됩니다. 이런 종류의 카메라를 PTZ 카메라라고합니다. 외형을 제외하고 볼 카메라와 완전히 동일합니다. 카메라의 이러한 외관의 장점은 자동차의 지붕, 다양한 작동 테이블과 같은 수평 플랫폼에 쉽게 배치 할 수 있다는 것입니다.

3. 픽셀/해상도

네트워크, 아날로그 또는 디지털 카메라이든, 지원하는 픽셀 및 해상도에 따라 분류 할 수 있습니다. 수백 메가 픽셀의 표준 화질 카메라부터 1,200 만 4K 해상도의 고화질 카메라에 이르기까지 다양합니다.

일반 표준 정의 카메라의 경우 아날로그 인 경우 직접 픽셀 이름이 아닌 cvbs 또는 960H 카메라라고 부릅니다. 네트워크 카메라 인 경우 직접 표준 정의 또는 SD 카메라라고합니다. 720 해상도는 백만 픽셀 이상의 픽셀이 픽셀/해상도로 직접 명명됩니다. 예를 들어 100 만, 200 만, 300 만, 500 만, 800 만, 1,200 만. 해상도로 명명 된 경우 720P, 1080P, 4K 또는 HD, FHD, UHD입니다.

4. 빛

T카메라는 낮에는 컬러 이미지를 생성하지만 주변 조명이 매우 약하거나 완전히 어두운 환경에있을 때 밤에 이미지를 생성하기 위해 채우기 빛이 필요합니다. 물론 별빛 레벨 카메라와 같은 일부 카메라는 약한 빛이있는 한 여전히 컬러 비디오 이미지를 생성 할 수 있습니다. 추가 채우기 빛이 필요한지 여부에 따라 카메라는 적외선 카메라 (850nm 적외선 및 940nm 적외선으로 나눌 수 있음), 백색광 채우기 빛/따뜻한 빛 카메라로 나눌 수 있습니다. 그리고 별빛 풀 컬러 카메라.

5. 특별한 목적

정유소, 파이프 라인 가스 운송, 석유 및 가스 탐사, 광업 등과 같이 폭발하기 쉬운 경우와 환경뿐만 아니라 바다, 선박 및 소금, 산 및 알칼리와 같은 다른 부식성이 강한 환경, 폭발 및 부식을 방지하기 위해 특수 외관 재료로 만들어진 카메라가 필요합니다.

6. 사용 분야

칩 기술, 소프트웨어 기술, 네트워크 기술 등의 발전으로 보안 카메라는 점차 전문 분야에서 일반 민간 시장으로 이동했습니다. 점점 더 많은 가정용 WiFi 카메라가 수천 가구에 진입했습니다. 다양한 사용 분야에 따라 보안 카메라는 전문 분야와 일반 가정 사용으로 나눌 수 있습니다. 일반 가정용 카메라는 주로 WiFi 네트워킹, TF 카드 또는 클라우드 스토리지, 간단한 AI 기능 (예: 인간 감지, 음성 경보 등), 휴대 전화 APP 관리 등을 지원합니다.

7. 특별 시나리오

우리는 다른 장면과 모니터링 목적으로 다른 기능을 가진 카메라를 선택해야합니다. 예를 들어, 주차장의 경우, 번호판 인식 카메라가 필요하다. 지능형 운송을 위해서는 불법 포획, 번호판 인식 및 교통 흐름 통계와 같은 기능을 갖춘 카메라가 필요합니다. 기계 인식을 지원하는 산업용 카메라, 얼굴 계산을 지원하는 카메라, 화상 회의 용 카메라, 열 화상 카메라, 넓은 동적 범위/강한 빛 억제를 지원하는 카메라, 특별한 경우 (예: 은행 ATM) 에 사용되는 미니/핀홀 카메라와 모바일 법 집행 용 웨어러블 카메라.

8. 비디오 출력 인터페이스

카메라는 다른 비디오 신호 출력 인터페이스에 따라 이러한 유형으로 나눌 수 있습니다.

• BNC 인터페이스
주로 cvbs/960H, AHD/CVI/TVI/XVI 등과 같은 아날로그 카메라에 사용됩니다. SDI 카메라는 일반적으로 BNC 커넥터를 사용하여 디지털 신호를 출력합니다.

• RJ45 네트워크 포트
일반적으로 네트워크 카메라입니다.

• HDMI
SDI 카메라와 같은 디지털 카메라는 HDMI를 통해 비디오 신호를 직접 출력 할 수 있습니다. 네트워크 카메라는 인코딩 전에 HDMI를 통해 디지털 비디오 신호를 직접 출력 할 수도 있습니다.

• 직렬 포트
RS-485, 232, TTL 인터페이스와 같은 직렬 포트를 통해 비디오 신호를 출력한다. 일반적으로 이러한 유형의 카메라는 산업 제어, 전기, 수자원 관리 및 환경 모니터링 장비, 법 집행 증거 수집 장비 등과 같은 다른 하드웨어 장치와 연결하는 데 사용됩니다.

• USB
USB 인터페이스 카메라는 실제로 직렬 포트 카메라 유형입니다. 여기에는 USB 인터페이스를 통해 컴퓨터에 연결되고 컴퓨터 소프트웨어에서 비디오 이미지를 캡처 할 수있는 카메라를 참조하기 위해 별도로 분류됩니다. 일반적으로 컴퓨터 소프트웨어의 화상 채팅 및 화상 회의 기능에 사용할 수 있습니다.

• 광섬유
광섬유 인터페이스를 갖춘 네트워크 카메라는 광섬유를 통해 비디오 신호를 전송하므로 광섬유 트랜시버의 추가 구성이 필요하지 않습니다.

• 항공 커넥터
이 유형의 카메라는 주로 차량에 사용됩니다. 비디오 및 전원과 같은 다양한 라인이 모여 독립적 인 인터페이스를 형성하여 플러그 앤 플러그를 뽑기 쉽고 안정적이고 신뢰할 수 있습니다.

9. 렌즈

사용되는 렌즈의 유형에 따라 렌즈 수를 사용하여 보안 카메라를 다음과 같이 분류 할 수 있습니다.

물론 렌즈의 조리개에 따라 고정 조리개 렌즈, 수동 조리개 렌즈, 자동 조리개 렌즈로 나눌 수도 있습니다. 자동 조리개는 DC 드라이브 조리개 렌즈, 비디오 드라이브 조리개 렌즈, P-홍채 렌즈, i-CS 렌즈 등으로 나눌 수 있습니다.

10. 신호 전송

사용 된 전송 방법 및 전송 매체에 따라 보안 카메라는 동축 비디오 라인 전송, 트위스트 페어 전송, 전력선 전송, 광섬유 전송, WiFi 전송, 4G 전송, 등.

일부 변환 tran의 도움으로동축 네트워크 송신기와 같은 스미션 장비는 동축 비디오 케이블을 사용하여 네트워크 카메라의 신호를 전송할 수 있습니다. 마찬가지로 트위스트 페어 송신기의 도움으로 아날로그 카메라의 신호를 전송하기 위해 한 쌍의 2 개의 트위스트 와이어를 사용할 수 있습니다. 해당 전력선 송신기의 도움으로 네트워크 카메라 신호 또는 아날로그 카메라 신호를 전력선을 통해 전송할 수 있습니다.

11. 전원 공급

카메라는 AC24, DC12, DC5V 등으로 일반적으로 사용되는 다른 전원을 사용합니다. 사용 된 다른 전원에 따라 태양 에너지 또는 배터리, 18650 배터리 등을 구성하여 카메라에 전원을 공급할 수도 있습니다.
