많은 친구들이 네트워크 케이블을 연결할 때 일반적으로 네트워크 케이블의 8 개의 구리선을 알지 못합니다. 네트워크의 정상적인 전송을 보장하는 것은 무엇입니까? 가장 먼저 알아야 할 것은 8 개의 구리선의 전반적인 기능입니다. 전자기 신호의 상호 간섭을 줄이기 위해 8 개의 구리 와이어가 특정 밀도로 함께 꼬여 있습니다. 이러한 방식으로, 전기 신호를 전송할 때, 서로로부터 방사된 전파는 서로 상쇄되어 간섭을 효과적으로 제거한다. 꼬인 쌍이라는 이름도이 구조에서 파생됩니다.

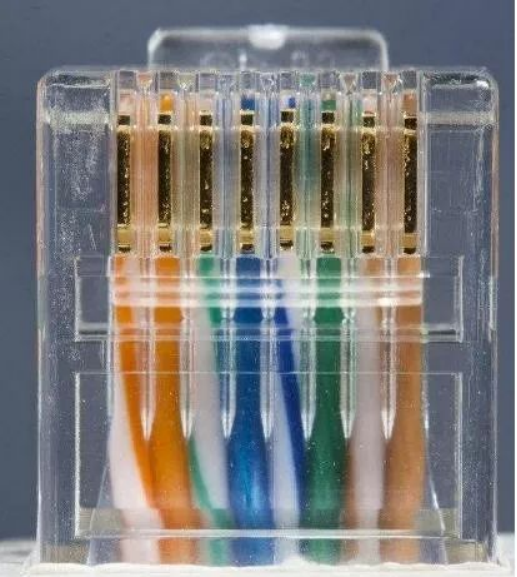

트위스트 페어의 초기 적용은 전화 신호 전송에 사용되었으며 점차적으로 디지털 신호 전송에 도입되었습니다. 이제 카테고리 5e 트위스트 페어와 카테고리 6 트위스트 페어가 널리 사용됩니다. 최대 대역폭은 1000 Mbps에 도달할 수 있다. 꼬인 쌍의 유일한 단점은 전송 거리가 짧아서 100 미터에만 도달 할 수 있다는 것입니다. 일반적으로 카테고리 5 트위스트 페어 케이블에 대한 카테고리 5 는 4 쌍의 와이어, 즉 8 개의 코어 와이어를 사용해야합니다. 100M 아래에서는 일반적으로 1, 2, 3, 6, 4 개의 와이어를 사용합니다. 메인 라인 (표준 568B): 양쪽 끝의 라인 시퀀스는 동일하며 라인 시퀀스는 주황색-흰색, 주황색, 녹색-흰색, 파란색, 파란색-흰색, 녹색, 다크 브라운-흰색, 다크 브라운. 역선 (568A): 한쪽 끝은 양의 선의 선 순서이고 다른 쪽 끝은 녹색-흰색, 녹색, 주황색-흰색, 파란색, 파란색-흰색, 오렌지, 다크 브라운-흰색, 다크 브라운. 첫 번째 모니터링 프레스: 568A 라인 시퀀스는 암기 할 필요가 없습니다. 하나는 더 이상이 라인 시퀀스를 사용하지 않고 다른 하나는 사용될 때, b를 기준으로 13 과 26 을 교환하십시오.
특히, 4 개의 와이어를 1236 사용하는 이유는 각 코어의 기능이 무엇인지 알아야합니다: 1 출력 데이터 ( ) 2 출력 데이터 (-) 3 입력 데이터 ( ) 4 전화 용으로 예약 된 전화 사용 5 데이터를 입력하려면 6 을 사용하십시오 (-) 7 전화 용으로 예약 8 전화 용으로 예약 됨 꼬인 쌍에는 8 개의 코어 와이어가 있지만 현재 널리 사용되는 100M 네트워크에서 실제로 4 개만 사용된다는 것을 알 수 있습니다. 뿌리, 즉 1, 2, 3, 6 번째는 각각 신호를 수신하고 보내는 역할을합니다. 4, 5, 7 및 8 은 사용을 위해 예약 된 양방향 라인입니다. 그러나 네트워크가 100M 이상으로 실행될 때 일반적으로 8 개의 모든 코어가 사용됩니다. 예를 들어, 카테고리 6 및 카테고리 6 케이블에는 1 3 2 6 뿐만 아니라 8 개의 코어를 사용해야합니다. 그렇지 않으면 네트워크 작동이 불안정합니다. 네트워크 케이블을 벗기면 4 쌍의 꼬인 쌍의 권선 밀도가 동일하지 않다는 것을 알 수 있습니다. 데이터를 전송하는 데 사용되는 주황색과 녹색 쌍은 접지 및 기타 공공 목적으로 사용되는 다크 브라운 및 파란색 쌍보다 훨씬 더 많은 권선 회전을 가지므로 일반적으로 점퍼를 만들 때 권장됩니다. 568B 의 순서로 엄격하게 배열하십시오.
나는 종종 사람들이 말하는 것을 듣습니다. "나는 익숙한 순서로 선을 만드는 것을 좋아합니다. 사용할 수 있습니까?" 집에서 부담없이 사용할 수 있지만 프로젝트에 참여하는 경우 더 엄격하고 라인 순서를 따라야합니다. 그렇지 않으면 꼬인 쌍의 역할이 손실됩니다. 데이터 전송 감쇠가 심각하고 전송 거리가 크게 줄어 듭니다. 여기서 우리는 자신의 습관에 따라 와이어 시퀀스를 배치해야한다고 주장한다면 1 과 3 의 두 코어를 한 쌍의 꼬인 쌍에 넣어야한다는 점을 강조하고 싶습니다. 그리고 한 쌍의 꼬인 쌍에 2 와 6 의 두 코어.
