슬립 링이 작동하는 방법

슬립 링은 에너지 및 신호를 회전체에 연결하고 전송하는 전기 부품입니다. 전송 매체에 따르면 슬립 링은 전기 슬립 링, 유체 슬립 링 및 부드러운 링으로 구분됩니다. 이는 또한 "회전 통신" 또는 "회전 통신" 으로 통칭될 수 있다. 슬립 링은 일반적으로 장비의 회전 중심에 설치되며 주로 회전 및 고정의 두 부분으로 구성됩니다. 회전 부분은 장치의 회전 구조에 연결되어 "로터" 라고하는 회전합니다. 고정 된 부분은 "고정자" 라고 불리는 장치의 고정 구조의 에너지 원에 연결됩니다.

슬립 링은 360 ° 회전으로 전력 및 데이터 신호를 지속적으로 전송하는 모든 전자 기계 시스템에 사용할 수 있으며 종종 전도성 슬립 링, 브러시, 어댑터, 컬렉터 링, 컬렉터, 로터리 조인트, 콜렉터 링 및 리턴 링, 정류기 등 그 원리는 두 개의 상대 회전 메커니즘의 전류, 데이터 신호 또는 이미지 및 전력 전송의 정밀 전송 장치를 실현하는 것입니다. 360 ° 무제한 연속 회전 분야에서 종종 사용되며 고정 된 위치에서 회전 위치로 전기 신호 및 데이터 신호를 전송해야합니다.

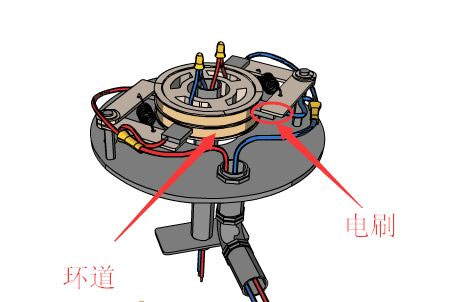

그 구조는 주로 탄성 재료 (전기 브러시), 슬라이딩 접촉 표면 재료 (전도성 링, 정밀 소형 강철 베어링, 절연 플라스틱 재료 및 수지 본딩 재료로 구성됩니다. 전기 브러시는 귀금속 합금 재료로 "II" 모양과 전도성으로 만들어집니다. 링의 "V" 및 "오목한" 홈은 대칭 적으로 이중 접촉입니다. 브러시의 탄성 압력을 사용하여 전도성 링의 링 홈과 함께 미끄러 져 신호와 전류를 전송하십시오. 정밀 회전 테이블, 케이블 장비, 풍력 발전, 단결정으로, 충전 및 포장 기계, 자동 회전 도어 등과 같은 다양한 산업 분야의 전자 기계 장비의 핵심 구성 요소입니다.
