네트워크 케이블은 통합 배선의 설계 및 구성의 일환으로 대부분의 정보 전송 시스템의 기본 매체입니다. 그 중요성은 자명합니다. 이 논문은 차폐 된 네트워크 케이블의 주요 역할을 분석합니다. 꼬인 쌍이란 무엇입니까? STP, SFTP, UTP, FTP 및 ASTP는 각각 무엇입니까? 슈퍼 5 이중 차폐 네트워크 케이블? 슈퍼 클래스 5 단일 차폐 네트워크 케이블은 무엇입니까? 듀얼 스크린 케이블과 무차폐 케이블의 차이점은 무엇입니까? 슈퍼 클래스 5 라인을 구별하는 방법? 슈퍼 6 라인을 구별하는 방법?
차폐 된 네트워크 케이블은 간섭이 강한 환경에서 사용됩니다. 간섭은 간헐적이거나 심지어 중단된 신호 전송을 야기할 것이다. 그리고 차폐 된 케이블은 간섭에 대한 매우 좋은 저항 일 수 있으며 정상적인 전송을 유지하며 좋은 비밀 성능을 가지고 있으며 케이블 간의 상호 간섭을 줄이기 위해 차폐 와이어 차폐 구조가 선천적 인 이점을 가지고 있습니다. 외부 세계의 전자기 신호를 차폐, 동시에 와이어 자체의 전자기 누설을 막을 수있을뿐만 아니라, 화재 방해 신호가 다른 케이블의 작업에 영향을 미치지 않으며, 정보를 두드리는 것을 방지 할 수 있습니다.
차폐 된 네트워크 케이블에는 구리선, 즉 접지 케이블이 있습니다. 차폐 된 RJ45 소켓을 사용할 수 있으며 사용시 배기 라인의 한쪽 끝이 접지됩니다. 접지선은 외부 신호를 차폐하는 데 더 좋습니다. 차폐 된 네트워크 케이블은 네트워크 신호에 대한 강한 간섭의 영향을 줄이기 위해 잘 접지되고 차폐 된 라인이 필요합니다. 차폐 된 네트워크 케이블은 배선 요구 사항이 높기 때문에 필요한 경우 차폐 네트워크 케이블을 사용하지 마십시오. 차폐 된 네트워크 케이블은 시스템에 잘 접지되고 차폐 된 구성 요소가되어야합니다. 접지가 좋지 않으면 효과가 매우 열악합니다.
접지가 정확하지 않으면 접지 저항이 너무 크거나 접지 전위가 고르지 않아 접지 잡음이 발생합니다. 간섭 전류 금속 차폐 층, 차폐 층이 가장 큰 간섭 원 중 하나로 형성되도록, 차폐 케이블 배선 요구 사항보다 엄격한 모든 부품은 차폐 성능에 필요하며 우수한 접지 시스템이 필요합니다. 실제 건설에서는 완벽하게 접지하기가 어렵습니다. 그 결과, 차폐층 자체가 가장 큰 간섭원이 되고, 그 성능은 비차폐 꼬임쌍보다 더 나빠질 수 있다.
(1) 트위스트 쌍: 전송 매체로서, 그것은 일정한 비율로 절연 재료로 싸인 두 개의 얇은 구리 와이어로 만들어집니다.
(2) 왜 두 개의 꼬인 쌍 케이블을 감고 싶습니까? 상호 권선은 케이블의 원래 전기 특성을 변화시켜 자신의 누화를 줄일 수 없기 때문에, 또한 케이블의 다른 신호의 간섭을 최대한 방지합니다.

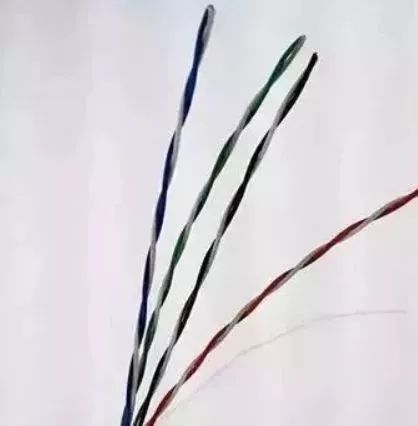

그림은 4 쌍의 얽힌 전선, 총 8 개의 전선으로 구성된 슈퍼 5 종류의 꼬인 쌍을 보여줍니다. 트위스트 쌍은 포괄적 인 배선 공학에서 가장 일반적으로 사용되는 전송 매체의 일종입니다. 그것은 특정 사양에 따라 두 개의 상호 절연 전선을 함께 묶어 만든 일반적인 분배 와이어의 일종입니다. 그것은 정보 통신 네트워크의 전송 매체에 속합니다.
STP, SFTP, UTP, FTP 및 ASTP는 구별된다
STP: 독립적으로 차폐 된 트위스트 페어 와이어. 알루미늄 호일 층이 코어 와이어 외부에 추가됩니다. 각 쌍의 와이어는 신호 감쇠를 줄이기 위해 알루미늄 호일 차폐 층을 갖는다. 또한 4 쌍의 와이어 본딩마다 금속 꼰 차폐 층이 있으며, 이는 7 가지 유형의 netw 구조 표준에 도달했습니다.Ork 케이블. 고속 네트워크 및 높은 보안 전송에 적합하며 향후 애플리케이션 업데이트를 지원할 수 있으며 케이블 링 플랫폼, 여러 미디어 정보 전송을 함께 통합 할 수 있습니다.
SFTP: 이중 차폐 꼬인 쌍 케이블. 꼰 메쉬는 STP의 알루미늄 호일을 기준으로 추가됩니다. 일반적으로 꼰 메쉬는 알루미늄 마그네슘 와이어와 통조림 구리 메쉬로 만들어집니다. 그 장점은 환경 자기장, 신호 간섭, 내부 신호의 낮은 감쇠도의 효과적인 감소에 있습니다. 약점은 부드러운 섹스가 가난하고 비싸며, 이 종류의 특수 환경의 전문 배선 프로젝트에서 간섭 방지 및 기밀 전송을 제공합니다.
UTP: 보호되지 않은 트위스트 페어 케이블은 일반 시장에서 가장 널리 사용되는 케이블 링 시스템 와이어입니다. 250MHz 미만의 전송 대역폭과 특별한 성능 요구 사항이없는 일반적인 네트워크 응용 프로그램에 사용됩니다. 전반적인 성능은 요구 사항을 충족하고 가격은 낮으며 건설 및 유지 보수가 편리합니다. 그러나이 유형의 최대 성능은 6 가지 유형의 네트워크 케이블이있는 케이블 링 시스템 만 지원합니다.
FTP: 알루미늄 호일로 차폐 된 꼬인 쌍 와이어입니다. 그것은 큰 대역폭, 특정 간섭 방지 능력, 신호 감쇠 감소, 낮은 연기 복구, 할로겐 없음 및 환경 보호의 장점을 가지고 있습니다.
ASTP: 즉, 장갑 이중 가닥 차폐 네트워크 케이블 (케이블) 은 특수 이중 차폐 네트워크 케이블입니다. 위의 이중 차폐 라인에 기초하여, 외부 층은 강철 테이프 갑옷 층이다. 사용될 때, 강철 테이프 갑각층의 양 단부는 접지되고, 가장 안쪽의 차폐층의 한쪽 단부는 접지된다. 이중 차폐 전선의 효과에 추가하여 강도가 높아져 설치류 손상 또는 방폭 요구 사항이 빈번한 배선 시스템에 사용할 수 있습니다. 일반적으로 차폐 된 와이어는 비용 및 설치시 비 차폐 와이어보다 비싸고 굽힘 성능이 약간 떨어집니다. 그러나 일부 특수 환경 및 스크린 시스템 배선에 적합합니다. 우리는 합리적인 선택 후 자신의 상황을 이해하고 비용 및 배선 효과를 최적화 할 수 있습니다.
슈퍼 클래스 5 단일 차폐 네트워크 케이블은 무엇입니까?
전체 시스템은 네트워크 케이블, 모듈, 결정 등을 포함한 모든 차폐 장비입니다. Super Five unshield 네트워크 케이블과 비교하여 꼬인 전선과 필러 로프 외에도 외부 층은 알루미늄 호일로 싸여 방사선을 줄일 수 있습니다. 전자기 방사가 심하고 데이터 전송 요구 사항이 엄격한 경우 슈퍼 클래스 5 단일 차폐 네트워크 케이블은 신뢰할 수 있습니다.
슈퍼 5 이중 차폐 네트워크 케이블은 무엇입니까?

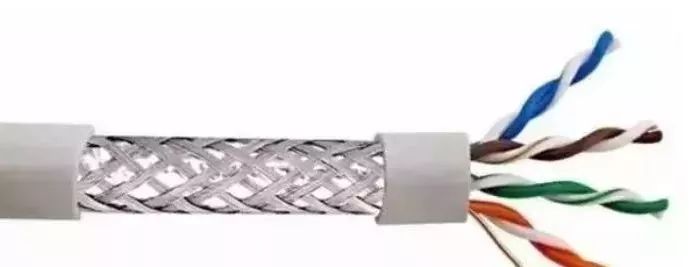

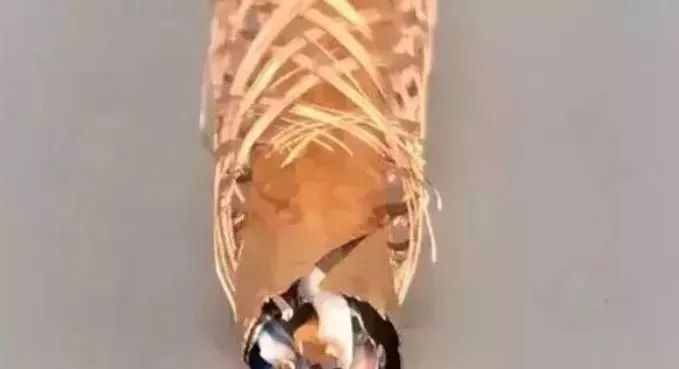

이중 차폐 네트워크 케이블은 꼬인 쌍 주위에 알루미늄 호일 층으로 싸여 있으며 금속 꼰 메쉬 층이 있습니다. 방사선을 줄이기 위해 고속 네트워크 및 높은 보안 전송에 적합합니다. 차폐 와이어는 고주파 신호 코드파 신호의 적용 분야와 사용자 통신 리드 엔드 및 주거용 통합 배선 시스템의 분배 프레임 사이의 배선에 적합합니다.
듀얼 스크린 케이블과 무차폐 케이블의 차이점은 무엇입니까?

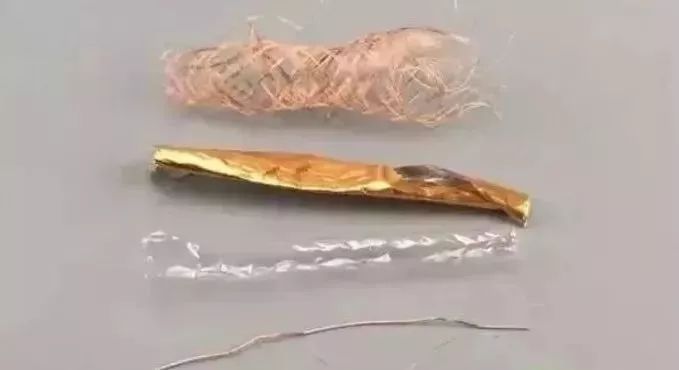

차폐 네트워크 케이블은 내부에 차폐 층이있는 네트워크 케이블을 말하며 차폐 층은 알루미늄 호일과 짠 그물을 의미합니다. 단일 실드 케이블 실드는 알루미늄 호일 종이 층, 알루미늄 호일 층으로 싸인 와이어 쌍 외부의 이중 차폐 케이블, 금속 메쉬 그리드 층, 이중 스크린 케이블과 차폐 된 케이블은 구별하기 위해 다른 사용의 환경에 따라, 이중 차폐 케이블은 주로 강한 간섭 환경에 있으며, 차폐 된 케이블은 네트워크 환경에서 일상적으로 사용됩니다.

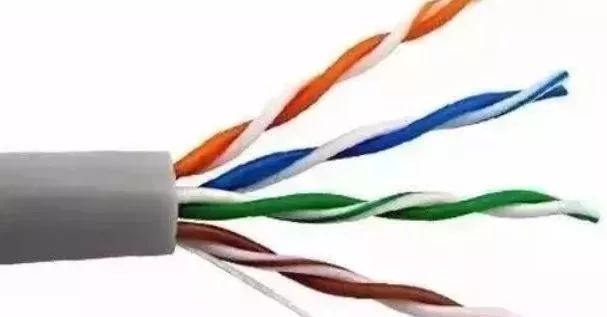

(1) 이중 차폐: 네트워크 케이블과 무차폐 네트워크 케이블은 내부 구조 측면에서 서로 구별하기가 매우 쉽습니다. 이중 차폐 네트워크 케이블에는 금속 차폐 망 층과 내부에 알루미늄 호일 층이 있습니다. 이중 차폐 네트워크 케이블은 이중 스크린 벨트 그물이라고도합니다.일 케이블. 차폐되지 않은 네트워크 케이블에는 4 쌍의 네트워크 케이블 만 있습니다.
(2) 케이블: 내부 와이어 쌍은 시계 반대 방향으로 단단히 감겨져 내부 누화 및 외부 간섭을 줄이는 데 도움이됩니다. 일반적인 네트워크 환경에서 약한 전자기 간섭은 차폐되지 않은 네트워크 케이블에 영향을 미치지 않으며 네트워크 케이블 내부의 코어는 쌍으로 감겨 있습니다. 네트워크 케이블의 트위스트 길이는 한 쌍의 트위스트 페어 케이블의 길이이다. 트위스트 길이이며 각 케이블 쌍이 얼마나 가깝게 감겨 있는지를 나타냅니다.
네트워크 케이블 내부의 각 케이블 쌍은 반 시계 방향으로 꼬여 있으며 각 쌍의 꼬인 거리가 다릅니다. 이 상호 권선은 케이블의 원래 전자 특성을 변경하여 외부 전자기 간섭에 저항 할 수 있으며 자체 신호로 인한 크로스토크 문제를 줄일 수 있습니다.
배선이 존재할 때 강한 간섭 환경은 네트워크 전송 효과에 영향을 미칠 것이며, 심각한 것은 전송 신호의 중단, 고전압 전력선의 배선 환경 또는 오디오 장비 유선형, 네트워크 전송 신호 불안정한 현상이 더 분명, 이런 종류의 상황은 간섭 신호를 보호하기 위해 이중 케이블을 사용합니다, 정상적인 네트워크 전송 신호를 유지하기 위하여.
(3) 이중 차폐 케이블: 배선 과정에서 차폐 케이블보다 복잡하고, 배선 시스템이 필요하며, 모든 부품은 차폐 성능에 필요하며, 좋은 접지 시스템이 필요합니다. 땅이 나쁘면 방패를 간섭 소스로 만들고, 가장 큰 성능에서는 차폐 된 트위스트 페어 케이블과 같지 않을 수도 있으므로 필요한 경우 차폐 된 케이블이 사용됩니다.
슈퍼 클래스 5 라인을 어떻게 알 수 있습니까?
1. 확인
(1) CAT 5e 는 5 개 이상의 범주의 실 본체에 인쇄됩니다.
(2) 가죽에는 파란색, 파란색 및 흰색, 주황색과 주황색 및 흰색, 녹색 및 녹색 및 흰색, 다크 브라운 및 다크 브라운 및 흰색의 네 쌍의 꼬인 쌍이 있습니다.
(3) 인장 로프로 불리는 로프 (응집) 도 있습니다. 실내 네트워크 케이블의 온라인 스킨에서 케이블과 꼬인 쌍의 인장 강도를 향상시키는 데 사용됩니다.
2. 식별
슈퍼 5 네트워크 케이블은 차폐 및 차폐 네트워크 케이블로 분류됩니다. 차이점은 다음과 같습니다. 차폐 된 네트워크 케이블은 단일 차폐 네트워크 케이블로 나뉩니다 (알루미늄 호일 층으로 꼬인 쌍을 감았습니다). 및 이중 차폐 네트워크 케이블 (네트워크 층이있는 알루미늄 호일 기준). 차폐 된 네트워크 케이블은 다른 고전력 전선 및 강력한 전원의 전자기 복사 간섭을 효과적으로 방지하고 신호 전송의 비트 오류율을 크게 줄이며 차폐 간섭 역할을합니다.
3. 분류
슈퍼 5 네트워크 케이블의 재료는 무산소 구리, 청동, 구리 코팅 알루미늄, 구리 코팅 실버, 4 개의 철 및 4 개의 알루미늄 등으로 구분됩니다. 4 철 4 알루미늄은 최악의 품질 중 하나입니다. 구리 코팅 알루미늄 및 구리 코팅 알루미늄은 화재를 만날 때 즉시 연소됩니다. 연소 후, 그들은 즉시 깨질 것입니다. 청동은 구리 코팅 구리라고도하며 외부 층은 무산소 구리 층으로 싸여 있습니다. 산소가없는 구리는 얼마나 많은 층이 표면을 긁어 내고 구리 코어 색상이 변하지 않더라도 진정한 산소가없는 구리입니다.
사실, 4 쌍의 꼬인 쌍 케이블, 충전 로프와 외부 피부가 있습니다. 옥외는 주로 방수 및 방습 역할을하는 실내 PE 방수 외부 층 이상입니다. 슈퍼 5 케이블의 수명은 약 10 년입니다.
슈퍼 6 라인을 구별하는 방법?
1. 구조를 봐
크로스 스켈레톤, 6 종류의 와이어, 절연 크로스 스켈레톤 중간에 슈퍼 5 종류의 와이어와 비교하여 네트워크 케이블 4 쌍의 꼬인 쌍은 pla입니다.4 개의 그루브에 고정 된 이러한 구조는 5 가지 종류의 와이어에 비해 케이블의 균형 특성을 향상시킬 수 있으며 6 가지 종류의 와이어 성능이 더 빠르고 우수합니다.
2. 외관
6 가지 유형의 와이어 본체에는 CAT 6 로고가 인쇄되고 슈퍼 5 유형의 와이어 본체는 CAT 5 로 인쇄됩니다. 또한, 6 가지 유형의 와이어의 구리 코어는 5 가지 유형의 와이어보다 두껍고 큽니다.
3. 성능
카테고리 6 과 슈퍼 카테고리 5 의 중요한 차이점은 크로스토크 및 리턴 손실 측면에서 성능을 향상시킨다는 것입니다. 사실, 카테고리 5 와 슈퍼 카테고리 5 의 가장 큰 차이점은 슈퍼 카테고리 5 라인은 성능이 더 향상되고 카테고리 5 라인에는 풀 코드가 없다는 것입니다.
