팬 틸트 포지셔너/팬 틸트 헤드의 내부 구조는 무엇입니까?

팬 틸트 포지셔너/팬 틸트 헤드의 내부 구조는 무엇입니까?우선, 팬 틸트 포지셔너/팬 틸트 헤드의 목적부터 시작합시다.

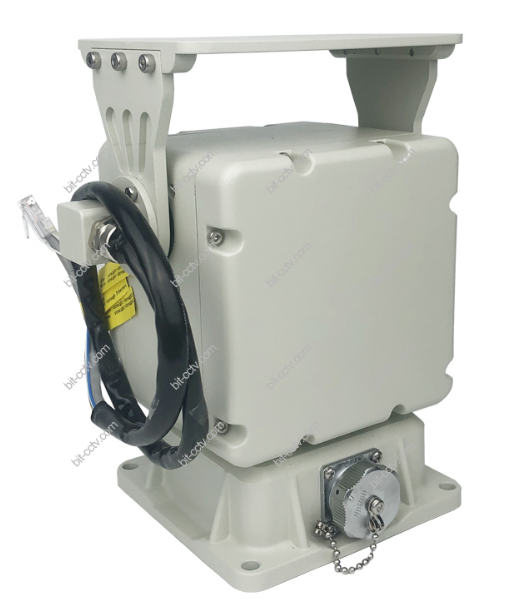

팬 틸트 포지셔너/팬 틸트 헤드는 카메라를 설치하고 고정하기위한 지원 장치입니다. 카메라가 더 넓은 시야각을 얻기 위해 위, 아래, 왼쪽 및 오른쪽의 네 방향으로 이동할 수 있습니다. 모니터링 PTZ의 기능과 기능은 언제든지 더 나은 이미지 수집 효과를 얻기 위해 카메라 초점, 피사계 깊이 및 조리개 조정을 지원하는 것입니다.

팬 틸트 포지셔너/팬 틸트 헤드 유닛 및 보호 카메라 하우징은 카메라 및 렌즈에 적합한 작업 환경을 제공하고, 촬영 각도의 수평 및 수직 조정을 가능하게 한다.

PTZ 디코더는 제어 단부로부터의 디지털 신호를 전기 신호로 변환하여 팬 틸트 헤드/팬 틸트 포지셔너를 작동시킨다. 디코더는 팬 틸트 포지셔너/팬 틸트 헤드 및 렌즈 제어를위한 핵심 장비입니다. 마이크로 컴퓨터 인터페이스를 사용하여 소프트웨어를 통해 렌즈와 팬 틸트 포지셔너/팬 틸트 헤드를 제어 할 수 있습니다. 카메라가 고정 팬 틸트 포지셔너/팬 틸트 헤드에 설치된 후 카메라의 수평 및 피치 각도를 조정하여 보정 된 각도를 달성 할 수 있습니다., 이것은 모니터링 PTZ의 기능과 역할입니다.

팬 틸트 포지셔너/팬 틸트 헤드는 카메라를 수평 및 수직 방향으로 회전하도록 운반한다. 팬 틸트 포지셔너/팬 틸트 헤드에는 2 개의 모터가 장착되어 있습니다. 두 모터 중 하나는 수평 회전을 담당하고 다른 하나는 수직 회전을 담당합니다. 수평 회전 각도는 일반적으로 360 도의 무제한 회전이며 수직 회전 각도는 30 도, 45 도, 60 도, 90 도 등입니다. 수평 및 수직 회전 각도는 한계 스위치를 통해 조정할 수 있습니다. 전체 작동 전압은 일반적으로 AC 24V, AC 220V 및 DC 24V 를 포함합니다. 상부 및 하부 작동 전압을 수신 할 때, 수직 모터는 회전하기 위해 감속 상자를 통해 수직 변속기 휠을 회전시키고 구동합니다. 왼쪽 및 오른쪽 작동 전압을 수신 할 때, 수평 모터는 팬의 바닥에서 수평 기어 플레이트를 회전하고 구동하고 감속 상자를 통해 기울어 회전합니다.

팬 틸트 포지셔너/팬 틸트 헤드에는 수평 및 수직 제한 볼트가 있으며 팬 틸트 포지셔너/팬 틸트 헤드에는 한계 기능을 실현하기 위해 두 개의 마이크로 스위치가 있습니다. 회전 각도가 미리 설정된 한계 볼트에 도달하면 마이크로 스위치는 전원을 차단하고 팬 틸트 포지셔너/팬 틸트 헤드는 회전을 중지합니다.

위는 팬 틸트 포지셔너/팬 틸트 헤드의 주요 기능과 내부 구조입니다. 블루 아이콘 (천진) 기술 유한 회사는 다른 기능에 따라 팬 틸트 포지셔너/팬 틸트 헤드를 사용자 정의 할 수 있습니다. 예를 들어 팬 틸트 포지셔너/팬 틸트 헤드 회전 각도, 특수 작업 환경 (저온) 등을 사용자 정의 할 수 있습니다.
