최대 최고 부하 용량 10kg (22.05lb)
팬/방위각각도: 0-360 °, 기울기/고도 각도: -60 ° ~- 60 °
팬/방위각속도: 0.01 ° ~ 30 °/S, 기울기/고도 속도: 0.01 ° ~ 15 °/S
사전 설정 정확도: ± 0.1 °
고정밀 스테퍼 모터, 웜/기어 드라이브 변속기
정전 후 메모리로 자체 잠금
Pelco P/D 프로토콜로 RS485 또는 RS422 팬 틸트 제어
지원 위치 피드백 및 절대 위치
미니 크기: 223*140*235mm
선택 거꾸로 설치
먼지와 물 침투를 위한 정격 IP66

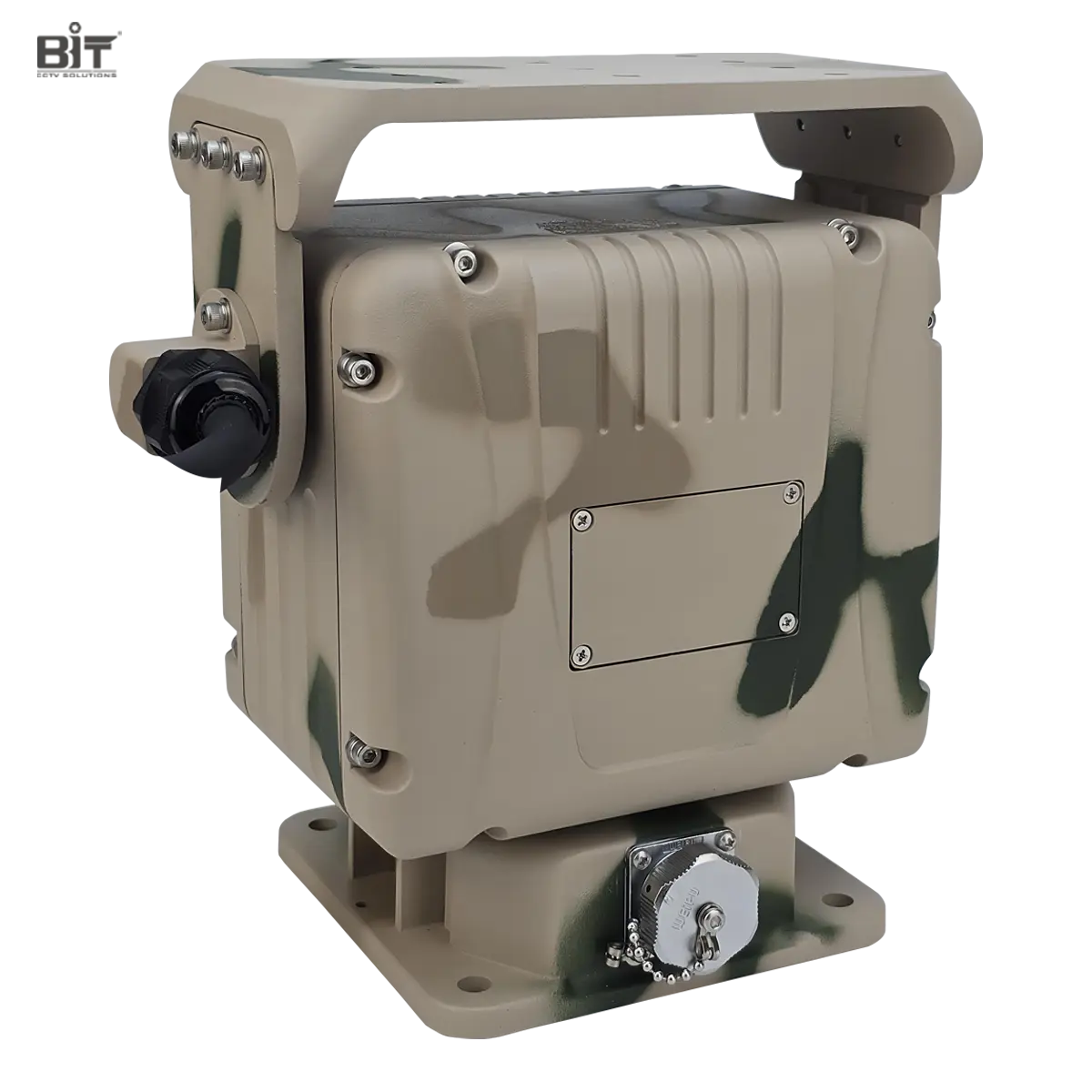

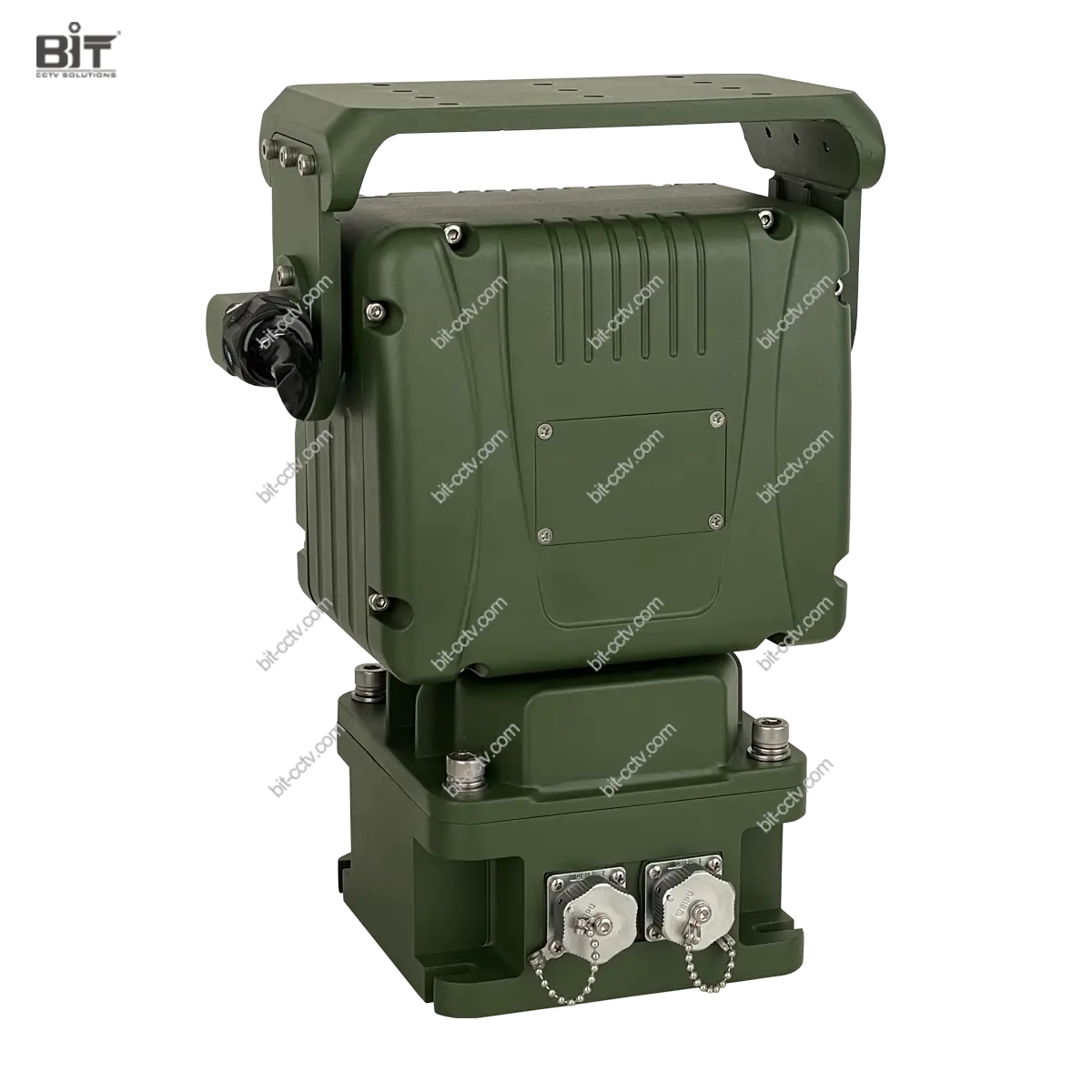

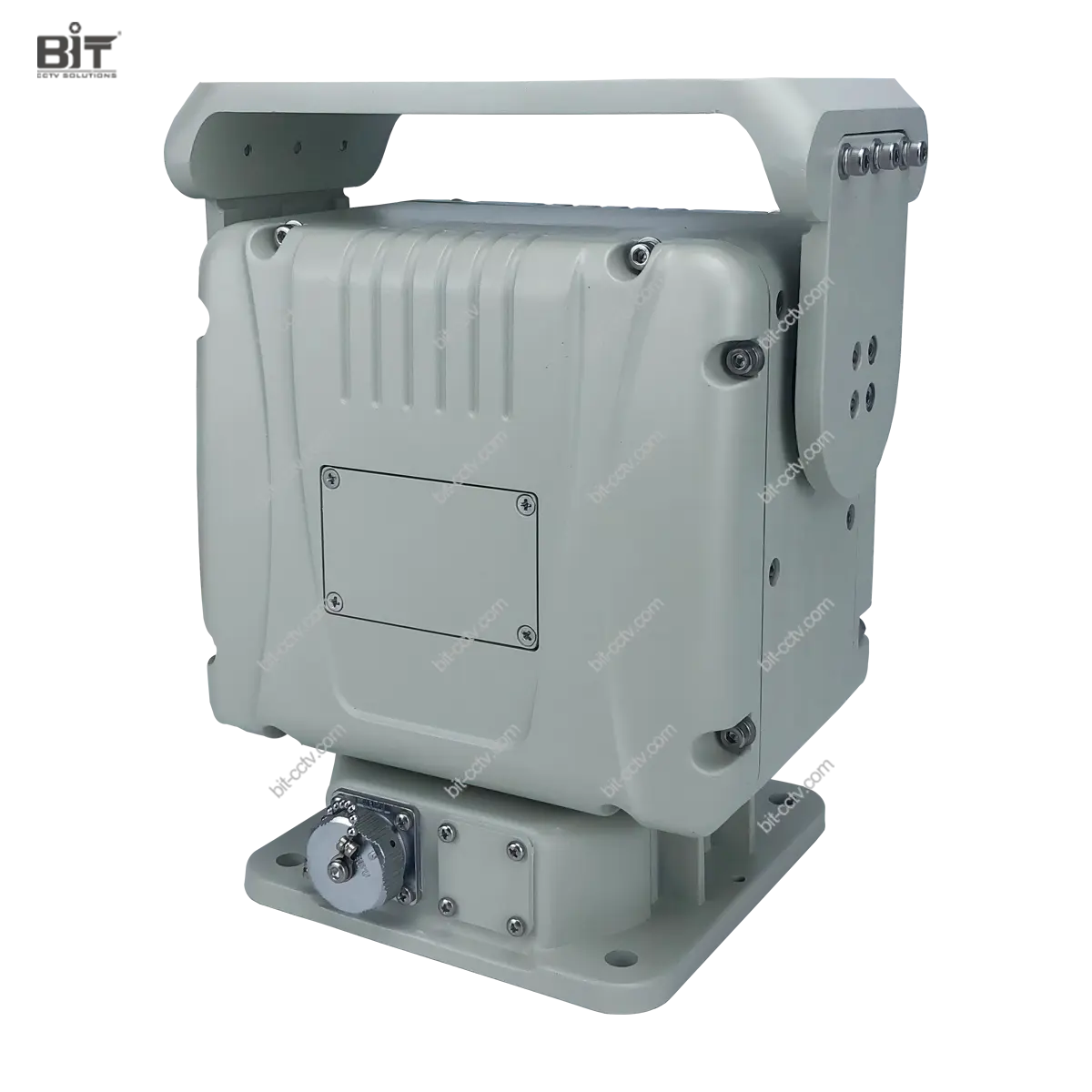

BIT-PT510 소형 팬 틸트 포지셔닝 시스템에 이상적인 선택 인 높은 정확한 기어 드라이브 변속기를 사용하여 미니 크기의 라이트 듀티 유닛/플랫폼 (최대 탑재 용량 10kg (22.05lb) 입니다. 경쟁력있는 가격으로 품질과 기능은 여전히 신뢰할 수있는 PTZ 카메라를 구축하기에 충분합니다. 가변 속도 회전, 사전 설정 위치, 순항 트랙, 패터 투어, 자동 스캔 및 좌표 피드백 및 절대 제어와 같은 고급 기능이 있습니다.
모델 | BIT-PT510 |
최대. 부하 용량 | 10kg (22.05lb), 최고 부하 |
| 거꾸로 설치 | 선택 |
회전 각도 | 팬/방위각: 360 ° 연속, 기울기/고도: -60 ° ~ + 60 ° |
회전 속도 | 팬/방위각: 0.01 °/s-30 °/s, 기울기/고도: 0.01 °/s-15 °/s |
사전 설정 | 200 |
사전 설정 정확도 | ± 0.1 ° |
크루즈 트랙 | 지원 |
스캔 | 1 |
위치 쿼리/피드백 | 지원 위치 쿼리 피드백/실시간 피드백 |
| 절대 포지셔닝 | 지원 |
호밍 | 1 ~ 60 분의 기간 내에 설정할 수 있습니다. |
교정 시작 | 장치의 전원이 켜져있을 때 교정을위한 일련의 움직임. 외부 케이블 링은 시작 이동 중에 비틀어 질 수 있습니다. |
정전 메모리 | 지원, PT 위치로 복구, 정전 전에 스캔/사전 설정/순항 트랙 운동 |
셀프 잠금 | 지원 |
프로토콜 | 펠코 P/D |
바우트 비율 | 2400/4800/9600/19200 bps |
통신 인터페이스 | RS485 또는 RS422 |
전송 | 팬 및 틸트 방향 모두에서 웜/기어 변속기 |

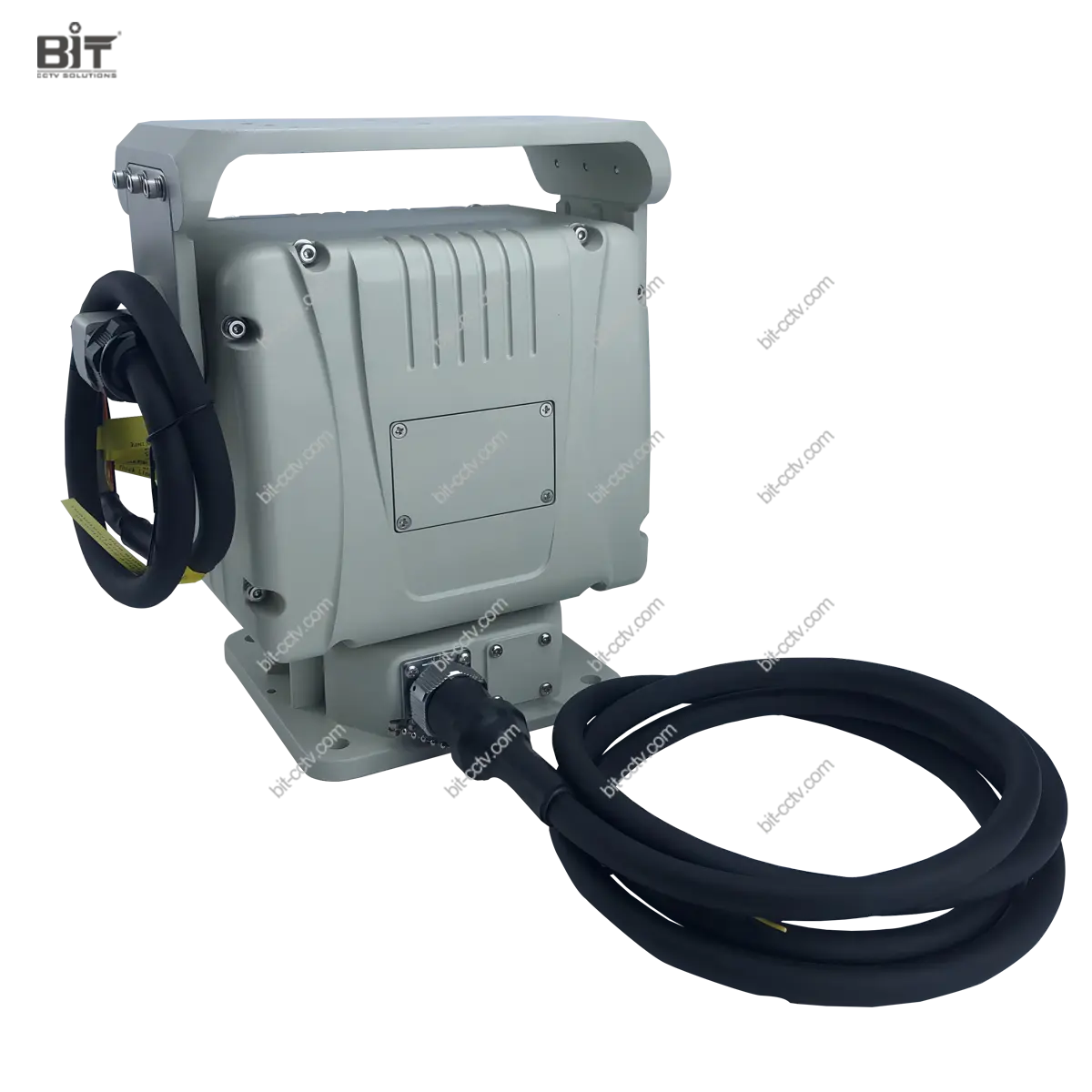

| 배선/인터페이스 | |
팬 틸트베이스 | 100M 이더넷 RJ45 (4 와이어, 통과), RS485P/T 제어 입력(2 와이어), 24V DC 입력 (2 와이어), GND |
팬 틸트 탑 | 100M 이더넷 RJ45 (4 와이어, 통과), RS485 P/T 제어 입력 (2 와이어) 12V DC @ 1.5A 출력 (2 와이어), 24V DC@1.5A 출력 (2 와이어), GND |
장군 | |
작동 전압 | DC24V ± 10% |
전력 소비 | ≤ 30W |
작동 온도 | -35 ° C ~ + 65 ° C |
작업 습도 | 90 ± 5% RH |
저장 온도 | -40 ° C ~ + 70 ° C /-40 ° F ~ 158 ° F |
보호 수준 | IP66 |
소재 | 알루미늄 합금 |
무게 | 5.5kg (12.13lb) |
차원 | 223 × 140 × 235mm(L×W×H) |
8.78x5.51x9.25in (L×W×H) | |

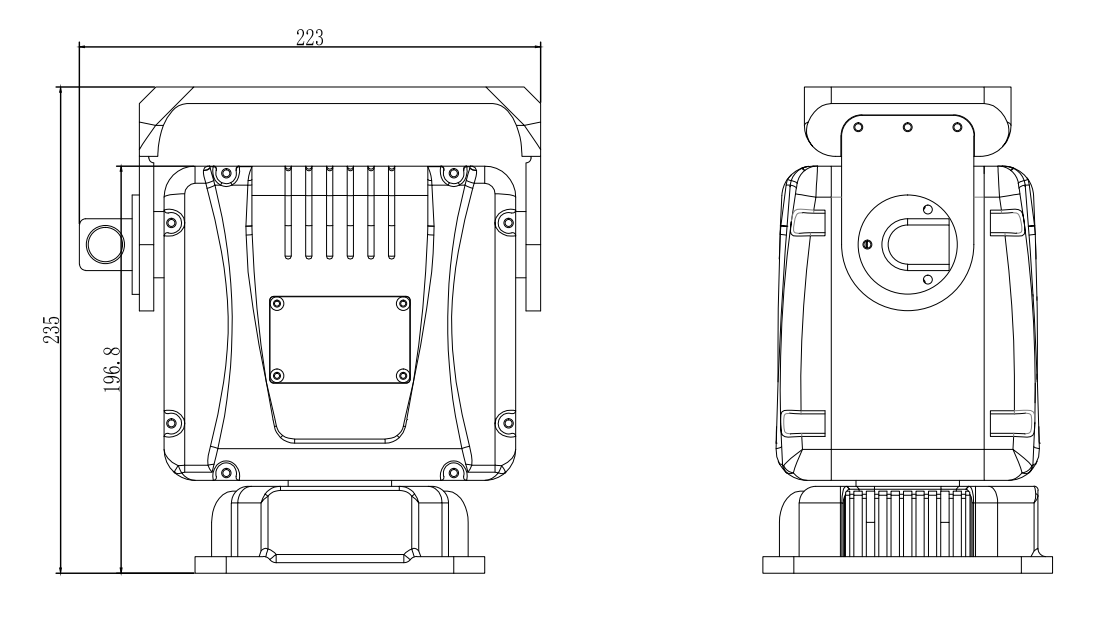

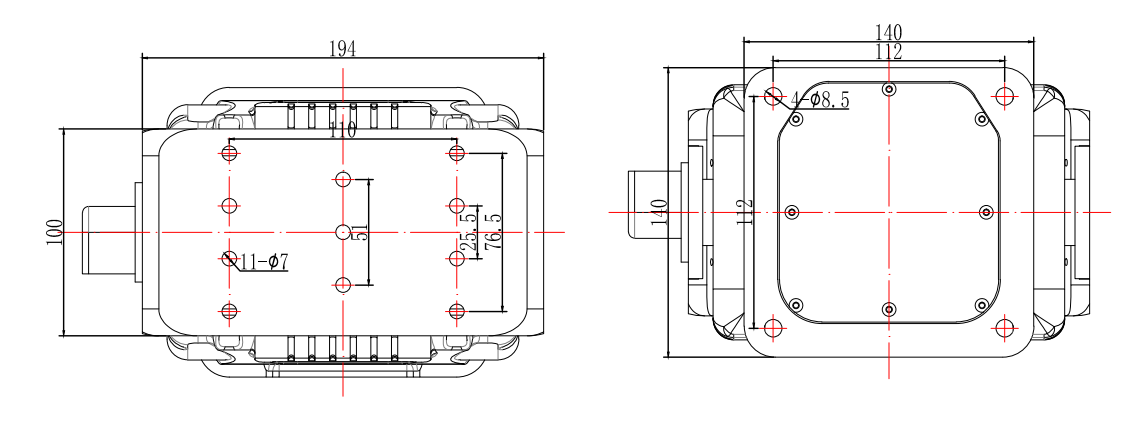

단위: mm
BIT-PT410 및 BIT-PT510 모두 10kg 상단 하중 팬 틸트 유닛/포지셔입니다.
주로이 두 모델 사이에는 3 가지 차이점이 있습니다.
1) BIT-PT510 BIT-PT410 것보다 훨씬 작아서 소형/소형 PTZ 카메라 시스템에 더 적합합니다.
2) 구동 모드의 관점에서, BIT-PT410 경사 방향으로 웜/기어 드라이브이며, 벨트는 팬 방향으로 구동하고 BIT-PT510 팬 및 경사 방향으로 웜/기어 드라이브입니다. BIT-PT410 기울기 방향으로 자체 잠금 만 있습니다.
3) 팬 방향으로 벨트 투과로 BIT-PT410 100 °/s의 빠른 팬 속도가 있습니다.
예, BIT-PT510 팬 틸트 헤드에는 자체 잠금 및 정전 메모리가 있습니다. 바람이 많이 부는 날씨에도 정전이 발생했을 때 그대로 머물 수 있으며 사전 설정과 같은 움직임을 재개하고 정전 전에 스캔합니다.
예, 연속 360 도 팬 회전이 시스템에 문제가 될 경우 비 연속 팬 회전 BIT-PT510 팬 틸트 유닛을 사용자 정의 할 수 있습니다. 주문하는 동안 원하는 각도를 알려주십시오.
네. BIT-PT510 enhaned 디자인으로 거꾸로 설치할 수 있습니다.

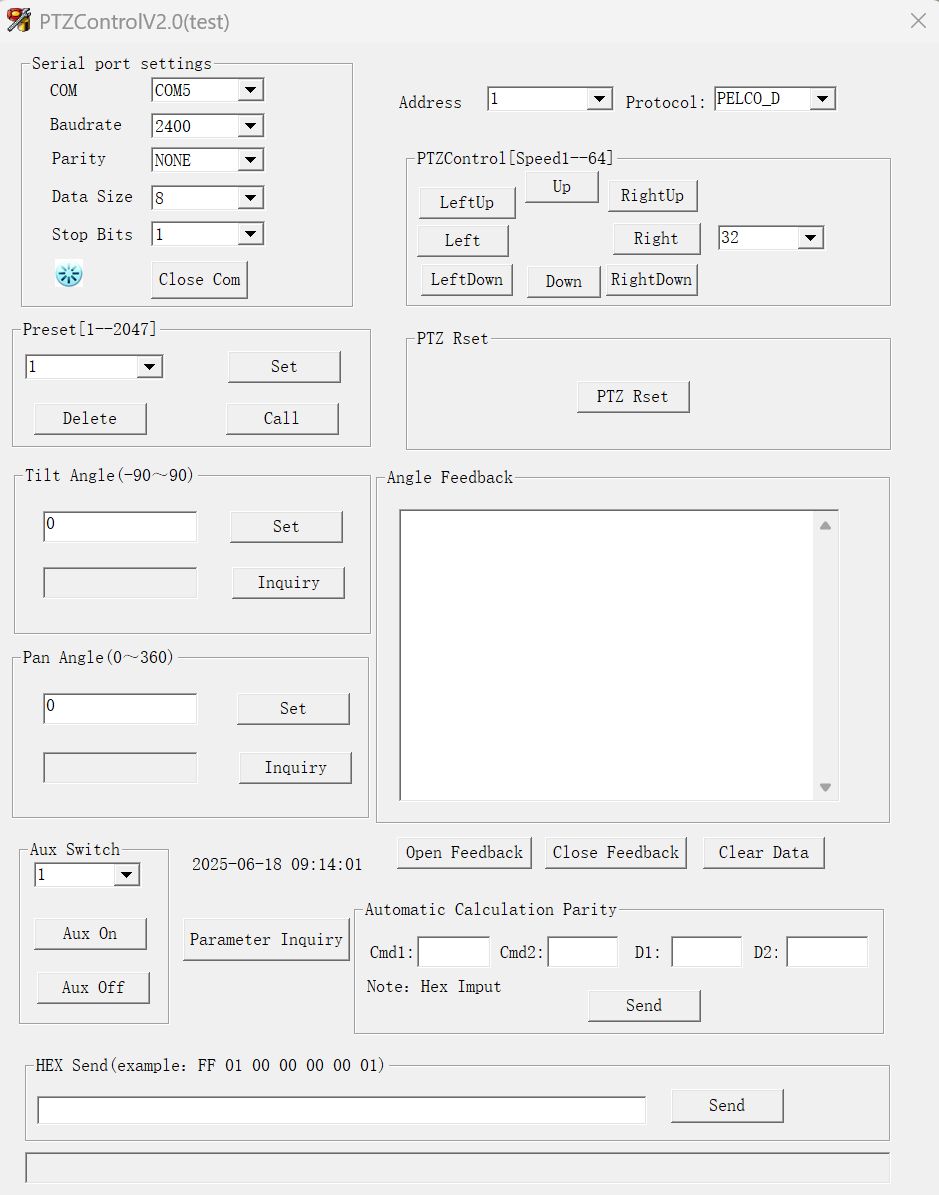

예, Windows 용 RS485 제어 소프트웨어는 BIT-PT510 팬 틸트 테스트 및 제어에 사용할 수 있습니다.
RS485 에 USB 변환기/케이블이 필요합니다.https://www.bit-cctv.com/dt-5119-usb-to-rs485-rs422-convert-cable-for-pan-tilt-unit-control/더 많은 정보를 위해.
