최대 최고 부하 용량 50kg (110.23lb)
팬/방위각각도: 0-360 °, 기울기/고도 각도: -45 ° ~- 45 °
팬/방위각속도 0.01 ~ 30 °/s, 기울기/고도 속도 0.01 ~ 15 °/s
사전 설정 정확도: ± 0.1 °
고정밀 스테퍼 모터 및 웜 기어 드라이브 변속기, 전자 흔들림 방지
정전, 강한 바람 저항 후 메모리로 자체 잠금
Pelco P/D 프로토콜로 RS485 또는 RS422 팬 틸트 제어
지원 위치 피드백 및 절대 위치
부식 방지 표면 처리
먼지와 물 유입 보호를 위한 정격 IP66
BIT-PT850 중장비 팬 틸트 유닛은 최대 50kg (110.23lb) 의 적재 용량을 가진 대형 팬 틸트입니다. AC/DC24V 자체 적응 형 구동입니다. Pelco 프로토콜, RS485 인터페이스를 통해로드 된 카메라 또는 조이스틱 컨트롤러로 제어 할 수 있습니다. 추가 부식 표면 처리와 다이 캐스트 알루미늄 합금으로 제작 된이 제품은 IP66 유입 보호이며 공항, 항구와 같은 많은 중요한 지역에서 적용되는 장거리 팬 틸트 줌 포지셔닝 시스템에 이상적입니다. 군사 인프라 및 도시, 보더 응용 프로그램.
모델 | BIT-PT850 |
최대. 부하 용량 | 50kg (110.23lb), 최고 부하 |
부하 유형 | 실내/실외, 최고 부하 |
팬/방위각각도 | 연속 360 ° |
기울기/고도 각도 | + 45 ° ~-45 ° (부하 용량 50kg) 기본 |
-60 ° ~ + 60 ° (적재 용량 40kg) | |
-80 ° ~ + 80 ° (부하 용량 26kg) | |
회전 속도 | 팬/방위각: 0.01 °/s-30 °/s |
프로그래밍 가능한 사전 설정 | 200 |
사전 설정 정확도 | ± 0.1 ° |
크루즈 트랙 | 8 |
스캔 | 8 |
조정 피드백 | 지원 각도 쿼리 피드백 또는 실시간 피드백 |
절대 통제 | 지원 |
렌즈 프리셋 | 지원 |
렌즈 제어 속도 | 지속적으로 조정 가능한 줌, 초점 속도 |
줌에 적응 PT 속도 | 확대하면서 속도를 높이고 확대하면서 속도를 늦추십시오. |
가드 위치 | 1 사전 설정 또는 1 순항 트랙 또는 1 자동 스캔 지원 |
정전 메모리 | 지원, PT 위치로 복구, 정전 전에 스캔/사전 설정/순항 트랙 운동 |
셀프 잠금 | 지원 |
프로토콜 | 펠코 P/D |
바우트 비율 | 2400/4800/9600/19200 bps |
통신 인터페이스 | RS485 (옵션 RS422) 또는 RJ45 |
전송 | 웜 기어 변속기 |
배선/인터페이스 | |
팬 틸트베이스 | 100M 이더넷 RJ45 (4 와이어, 통과), 24V AC/DC (2 와이어), GND |
팬 틸트 탑 | 100M 이더넷 RJ45 (4 와이어, 통과), RS485 P/T 제어 (2 와이어) 12V DC (2 와이어), 24V AC/DC (2 와이어), GND |
장군 | |
작동 전압 | AC24V ± 25%, 50/60Hz 또는 DC24V ± 10% |
전력 소비 | ≤ 100W |
작동 온도 | -40 ° C ~ + 60 ° C (-40 ° F ~ 140 ° F) |
작업 습도 | 90 ± 5% RH |
저장 온도 | -40 ° C ~ + 70 ° C (-40 ° F ~ 158 ° F) |
보호 수준 | IP66 |
소재 | 알루미늄 합금 |
무게 | 23kg (50.7lb) |

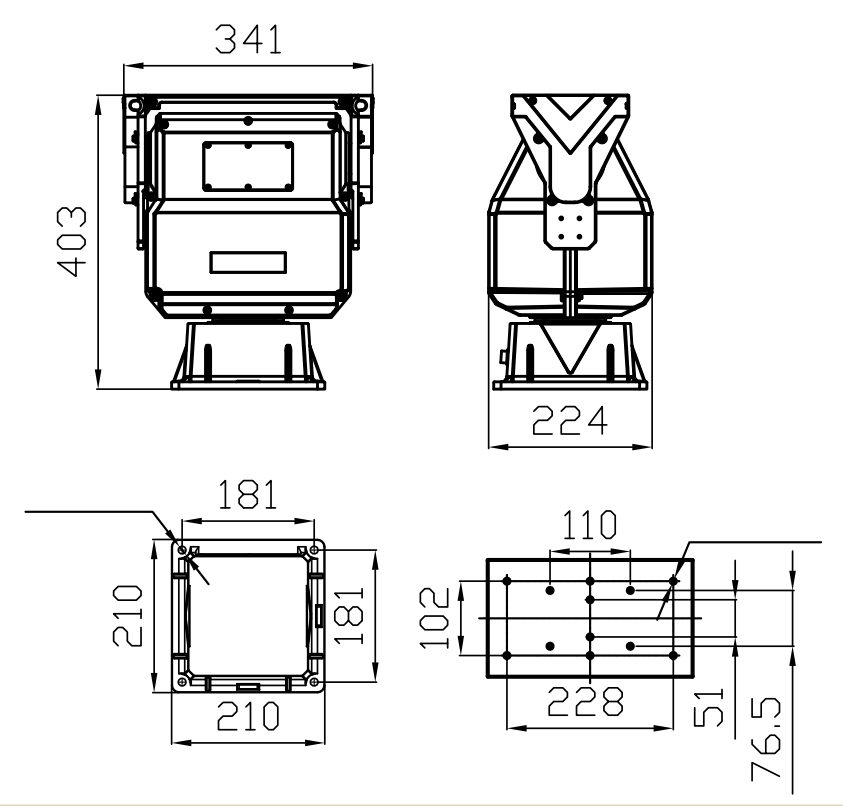

차원 (L×W×H) | 224 × 341 × 403mm (8.81x12.42x15.864in) |
단위: mm
기본값, Pelco D, 주소: 1, Baurate: 9600.
사용자의 설명서를 따르고 덮개를 제거한 후 팬 틸트 본체의 스위치 패널에서 변경하십시오.
IP 등급은 Ingress Protection이라고도하며 국제 보호 등급은 EN 60529 국제 표준에 정의됩니다 (영국 BS EN 60529:1992). 이 표준은 도구, 먼지 및 습기와 같은 이물질로부터의 침입에 대한 전기 인클로저의 밀봉 효과 수준을 정의하는 데 사용됩니다.
BIT-PT850 haevy 듀티 팬 틸트 헤드는 IP66 진입 보호 기능을 갖추고 있습니다. 아래는 IP66 등급에 대한 설명입니다.
총 먼지 침투로부터 보호됩니다.
어떤 방향에서든 고압 워터 제트로부터 보호됩니다.
늑골 지역의 소금 공기는 해안 환경에서 금속을 부식시켜 팬 틸트 포지셔닝 유닛의 작업 수명을 연장시키는 것으로 잘 알려져 있습니다. 우리는 부식 방지 표면 처리 및 코팅 파우더를 BIT-PT850 무거운 의무 팬 틸트 유닛에 추가 솔루션을 제공하고 있습니다.
BIT-PT850 팬 틸트 유닛이 소정의 미리 설정된 시간 동안 어떠한 제어 명령도 수신하지 않으면, 사전 설정, 순항 또는 자동 스캔과 같은 일부 사전 설정된 움직임을 실행하기 시작할 것이다.
