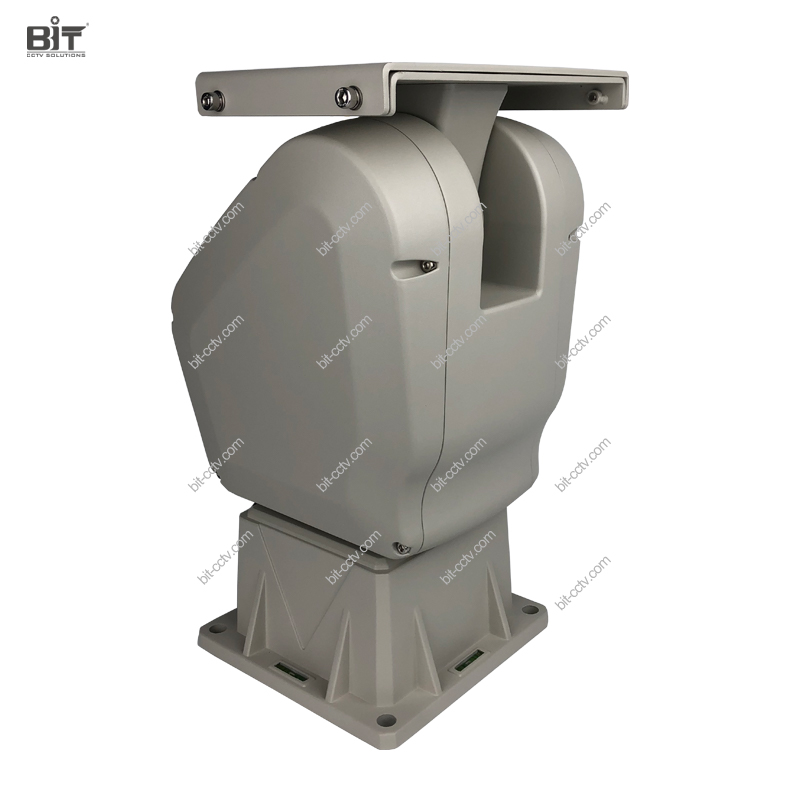

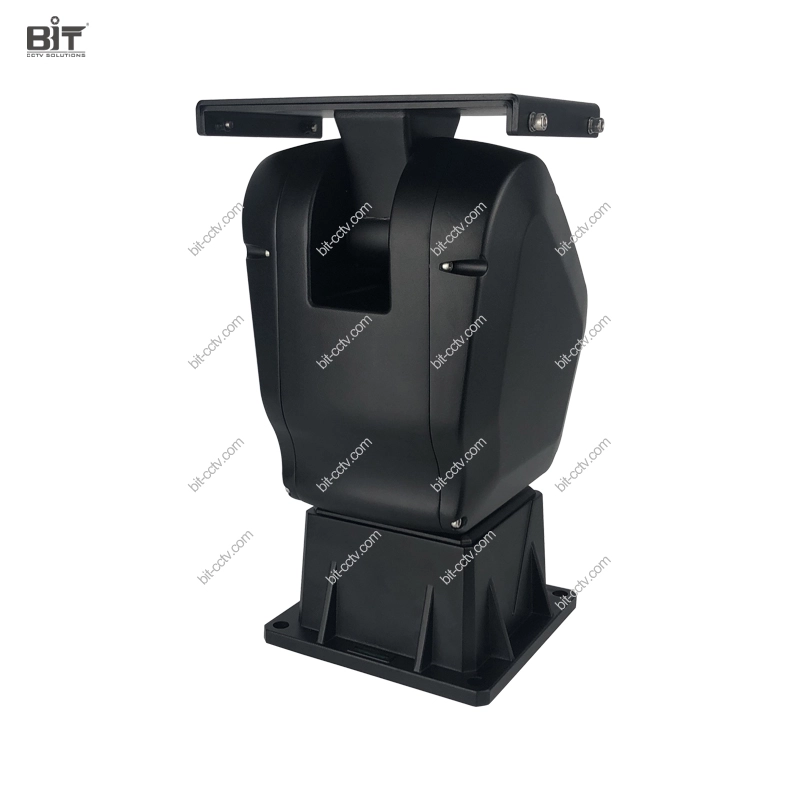

로드 용량 10kg (20.05lb) 을 가진 가벼운 의무 팬 틸트 헤드 포지셔너

최대. 부하 용량

10kg (20.05lb), 최고 부하

회전 각도

팬/방위각: 연속 360 °, 기울기/고도: -90 ° ~ + 40 °

회전 속도

팬/방위각: 0.01 °/s-100 °/s, 기울기/고도: 0.01 °/s-40 °/s

사전 설정 정확도

± 0.1 °

프로그래밍 가능한 사전 설정

255

크루즈 트랙

8, 각각 32 사전 설정 위치

스캔

지원

위치 피드백

RS485 를 통한 위치 쿼리/피드백 또는 RS422 를 통한 선택적 실시간 피드백 지원

절대 위치

지원

가드 위치

지원 with1 사전 설정 또는 1 순항 트랙 또는 1 자동 스캔

정전 메모리

PT 위치로 다시 지원, 정전 전에 스캔/사전 설정 운동

셀프 잠금

팬 방향으로 지원하지 않는 경사 방향으로 지원

프로토콜

펠코 P/D

통신 인터페이스

RS485 또는 RS422

바우트 비율

2400/4800/9600/19200 bps

전송

경사 방향으로 웜 기어, 팬 방향으로 벨트

배선/인터페이스

팬 틸트베이스

RJ45 와 100M 이더넷 (4 와이어, 통과),RS485 P/T 제어 (2 철사),24V AC/DC (2 와이어), GND

팬 틸트 탑

100M 이더넷 RJ45 (4 와이어, 통과), RS485 P/T 제어 (2 와이어), 12V DC (2 와이어), 24V AC/DC (2 와이어), GND

장군

작동 전압

AC24V ± 20%, 50/60Hz 또는 DC24V ± 10%

전력 소비

≤ 40W

조명 서지 보호

힘: 4000V (지상에 선: 4000V, 선에 선: 2000V)

통신 신호 인터페이스: 2000V (선: 2000V, 라인 라인: 1000V)

작동 온도

-40 ° C ~ + 65 ° C (-40 ° F ~ 149 ° F)

작업 습도

90 ± 5% RH

저장 온도

-40 ° C ~ + 70 ° C (-40 ° F ~ 158 ° F)

보호 수준

IP66

소재

알루미늄 합금

무게

12kg (26.45lb)

차원 (L×W×H)

214 × 213 × 360mm (8.42x8.38x14.17in)
