일반적인 케이블 전송 거리 요약

감시 비디오 케이블의 유형 소개:

재료에 따르면 SYV 및 SYWV가 있습니다. 절연층의 물리적 재료 구조는 상이하다. SYV는 견고한 폴리에틸렌 케이블입니다. SYWV는 높은 물리적 폼 케이블입니다. 물리적 폼 케이블의 전송 성능은 폴리에틸렌보다 우수합니다. (S -- 동축 케이블 Y -- 폴리에틸렌 V -- 폴리염화비닐 W -- 안정화된 폴리에틸렌)

임피던스에 따라 SYV 50-XX SYV 75-XX 로 나눌 수 SYV-100 XX... XX는 절연층의 외경을 나타냅니다.

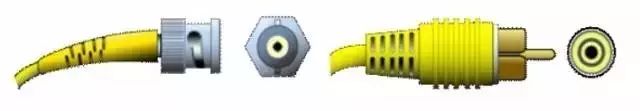

1. 복합 비디오 신호: 일반 커넥터는 BNC, RCA (연꽃 머리)

도 75 는 저항을 나타내고, 다음 3 및 5 는 절연 외경 (3mm/5mm) 을 나타낸다.

비디오 라인 포인트:

75-3 전송 거리는 약 200 미터입니다.

75-5 전송 거리는 약 500 미터입니다.

75-7 속도 전송 거리는 약 500-800 미터);

75-9 속도 전송 거리는 약 1000 --- 1500 미터입니다.

75-12 의 속도 전송 거리는 약 2000 ---- 3500 미터입니다.

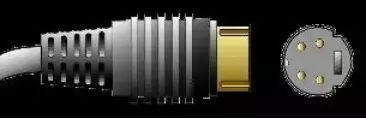

2. S-터미널 (또는 Y/C)

학명은 일반적으로 S 터미널로 알려진 "2 성분 비디오 인터페이스" 라고하며 전송 거리는 15 미터 짧습니다.

S-비디오 연결 사양은 일본인이 개발 한 사양입니다. S는 혼합 비디오 신호를 출력 할 때 휘도와 색도의 상호 간섭을 피하면서 휘도와 색도의 출력을 분리하는 "SEPARATE" 를 나타냅니다. S 인터페이스는 실제로 5 코어 인터페이스로 2 개의 휘도 신호, 2 개의 비디오 색차 신호 및 1 개의 공통 차폐 접지선을 포함하여 5 개의 코어로 구성됩니다.

AV 인터페이스와 비교하여 Y/C 혼합 전송을 더 이상 수행하지 않기 때문에 밝은 색상 분리 및 디코딩이 필요하지 않습니다. 독립적 인 전송 채널을 사용하면 비디오 장비에서 신호 누화를 피할 수 있습니다. 이미지 왜곡은 이미지의 선명도를 크게 향상시킨다. 그러나 S-Video는 여전히 두 개의 색차 신호 (Cr Cb) 를 하나의 색차 신호 C로 혼합하여 전송해야합니다. 그런 다음 처리를 위해 디스플레이 장치에서 Cb 및 Cr로 디코딩하면 여전히 신호 손실이 발생합니다. 왜곡 (작지만 방송 비디오 장비의 엄격함 하에서 테스트 할 때 여전히 감지 가능). 더욱이, 색차 신호의 대역폭은 Cr과 Cb의 혼합으로 인해 제한되기 때문에, S-Video는 이미 비교적 양호하지만, 여전히 완벽하지는 않다. 현재 시장 상황 및 전체 비용과 같은 다른 요인을 고려할 때 S-Video가 최고는 아니지만 여전히 가장 일반적으로 사용되는 비디오 인터페이스 중 하나입니다.

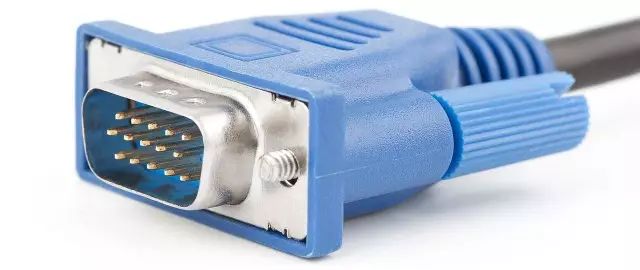

3. VGA 신호

VGA (Video Graphics Array) 는 1987 년에 PS/2 를 사용하여 IBM에서 도입 한 비디오 전송 표준입니다. 고해상도, 빠른 디스플레이 속도 및 풍부한 색상의 장점이 있습니다. 그것은 컬러 디스플레이 분야에서 널리 사용되었습니다. 감쇠하기 쉽고 전송 거리가 짧으며 간섭하기 쉽습니다. 그것의 3 4/6VGA 전송 거리는 15-30M 입니다.

4. 구성 요소 비디오 (RGBHV 신호)

색차 인터페이스는 S 인터페이스를 기반으로하며 색차 (C) 신호의 청색 차이 (b) 와 적색 차이 (r) 는 별도로 전송됩니다. 해상도는 600 개 이상의 라인에 도달 할 수 있습니다. 일반적으로 YPbPr 및 YCbCr 두 종류의 부호를 사용합니다. 전자는 프로그레시브 스캔 색상 차이 출력을 나타내며 후자는 인터레이스 스캔 색상 차이 출력을 나타냅니다. 요즘 많은 TV 제품은 입력 신호의 품질을 향상시키기 위해 색상 차이 입력에 의존하며 색상 차이 인터페이스를 통해 다양한 수준의 신호를 입력 할 수 있습니다. 가장 기본적인 480i 에서 승수 스캔과 480p, 심지어 720p, 1080i, 등. TV에 신호를 전송하는 유일한 방법은 구성 요소 입력을 통해서입니다. 75-2RGB 의 전송 거리는 30-50M 이고 75-3RGB 의 전송 거리는 50-70M 입니다.

5. DVI

DVI-A (아날로그, 아날로그) 인터페이스: 이 인터페이스는 실제로 VGA 인터페이스의 변형입니다. 일부 고급 CRT 모니터에서 사용되었지만 현재는 기본적으로 제거되었습니다. 우리는 종종 "가짜 DVI 인터페이스" 는 DVI 기술의 장점을 반영하는 디지털 신호가 아닌 아날로그 신호를 전송하기 때문에 DVI-A 말합니다.

DVI-D (디지털) 인터페이스: DVI-D DVI-A 것보다 더 진보 된 진정한 디지털 신호 인터페이스입니다. 그러나 DVI-D 인터페이스에는 단점이 있습니다. 즉, 사용자는 인터페이스를 사용할 수 없습니다. 구식 CRT 모니터와 호환됩니다. LCD 모니터에 D-Sub 인터페이스 만있는 경우 사용자는 멍하니 만 응시합니다.

DVI-I (통합) 인터페이스: DVI-A DVI-D 통합하는 하이브리드 인터페이스입니다. 현재 가장 호환되는 DVI 인터페이스 인 DVI-D 및 DVI-A (D-Sub에 연결되도록 변환 할 수도 있음) 와 호환됩니다.

일반적으로 1600 × 1200 @ 60Hz 미만의 비디오 신호를 전송할 때 단일 채널 DVI와 이중 채널 DVI 사이에는 명백한 차이가 없습니다. 모니터가 Full HD (1920 × 1080) 이상의 해상도를 지원할 수 있는 경우 단일 채널 DVI 데이터 케이블을 선택하지 마십시오. DVI-D 디지털 신호 만 수신 할 수 있습니다. DVI-I 디지털 신호와 아날로그 신호를 동시에 수신 할 수 있으며 전송 거리는 7-15M 짧습니다.

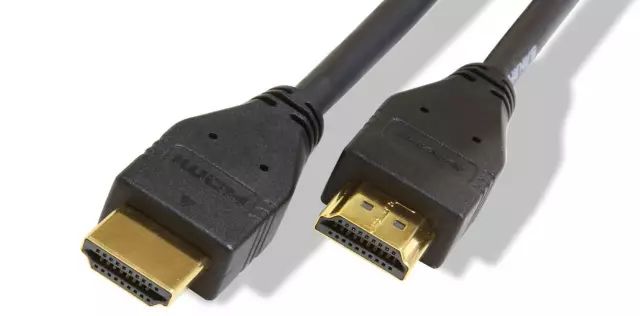

6. HDMI

DVI 디지털 신호와 동일한 기본 프로토콜을 사용하므로 어댑터를 통해 DVI 신호와 교환 할 수 있으며 DVI 신호와 호환됩니다. DVI 인터페이스보다 강력한 HDMI는 통신 프로토콜을 개발할 때 HDMI 케이블을 통해 고음질 오디오 신호를 전송할 수 있습니다. 원활한 연결은 배선 문제를 줄이고 HDMI를 더 널리 호환시킵니다. 5Gbps 데이터 전송 속도를 지원하며 최대 15 미터를 전송할 수 있습니다.

DVI와 비교하여 HDMI는 디지털 오디오 신호를 전송할 수 있으며 HDCP에 대한 지원을 추가하면서 더 나은 DDC 옵션 기능을 제공합니다. HDMI는 5 Gbps의 데이터 전송 속도를 지원하며 최대 15 미터를 전송할 수 있으며 1080p 비디오와 8 채널 오디오 신호를 처리하기에 충분합니다. 1080p 비디오와 8 채널 오디오 신호는 4 GB/s 미만을 필요로하기 때문에 HDMI에는 많은 헤드 룸이 있습니다. 이를 통해 DVD 플레이어, 수신기 및 PRR을 단일 케이블로 별도로 연결할 수 있습니다. 또한 HDMI는 EDID 및 DDC2B 를 지원하므로 HDMI가있는 장치에는 "플러그 앤 플레이" 의 특성이 있습니다. "협상" 은 신호 소스와 디스플레이 장치 사이에서 자동으로 수행되며 가장 적합한 비디오/오디오 형식이 자동으로 선택됩니다.

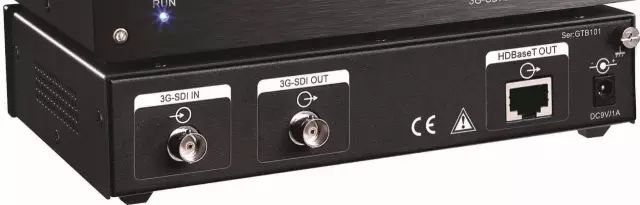

7. SDI

SDI (직렬 디지털 인터페이스) 는 "디지털 컴포넌트 직렬 인터페이스" 입니다. 그런 다음 고화질 디지털 구성 요소 직렬 인터페이스가 HD-SDI. HD-SDI 실시간 압축되지 않은 고화질 라디오 및 텔레비전 카메라로 보안 모니터링 분야의 또 다른 기술 발전으로 모니터링 센터에 고화질 이미지 소스를 제공합니다.

일반적인 제어 신호, RS232, RS422, RS485, IR, CR-NET (창조자 제어 신호)

RS232 의 전송 속도는 낮다. 비동기 전송 동안, baud 레이트는 20Kbps 이다. 인터페이스는 신호 라인과 신호 리턴 라인을 사용하여 공통 접지 전송 형태를 형성합니다. 이 일반적인 접지 전송은 공통 모드 간섭이 발생하기 쉽기 때문에 소음 간섭이 약합니다. 전송 거리는 15 미터에서 20 미터입니다. 150pF/m의 통신 케이블을 사용할 때 최대 통신 거리는 15m 입니다. 케이블 미터당 커패시턴스가 줄어들면 통신 거리를 늘릴 수 있습니다. 짧은 전송 거리의 또 다른 이유는 RS-232 단일 종단 신호 전송이며 공통 접지 노이즈 및 공통 모드 간섭을 억제 할 수없는 등의 문제가 있기 때문입니다.O 그것은 일반적으로 20m 내의 통신에 사용됩니다.

RS-422 강한 간섭 방지 능력을 가진 차동 모드 전송은 1200 미터를 전송할 수 있으며 최대 전송 속도는 10Mb/s입니다. 균형 잡힌 트위스트 쌍의 길이는 전송 속도에 반비례하며 최대 전송 거리는 속도가 100kb/s 미만인 경우에만 달성 할 수 있습니다. 가장 높은 전송 속도는 매우 짧은 거리에서만 얻어진다. 일반적으로, 100 미터 길이의 트위스트 페어 라인에서 얻을 수 있는 최대 전송 속도는 단지 1Mb/s이다.

RS-485 최대 통신 거리는 약 1219 미터이며 최대 데이터 전송 속도는 10Mbps 입니다. RS-485 인터페이스는 균형 잡힌 드라이버와 차동 수신기의 조합을 채택하고 안티 공통 모드 간섭 기능이 향상됩니다. 즉, 안티 노이즈 간섭이 좋습니다.

IR 적외선 (CREATOR 중앙 제어 적외선 포트) 전송 거리 150 미터.

CR-NET (CREATOR 제어 신호) 전송 거리는 800 미터입니다.
